近年來，隨著環保及降低燃油消耗的呼聲不斷高漲，在航空領域的飛機制造中，正在越來越多地使用復合材料。與金屬材料相比，在機械強度相同的情況下，復合材料的重量更輕。

空客A350是復合材料應用的一個典型先驅案例。在空客A350飛機中，其中一半以上的主要結構是由復合材料制成的。隨之而來的，自然是需要一種高效且可重復的方式，來生產結構復雜的大型復合材料部件。同時，在其他行業，如風力渦輪機葉片制造領域，也在出現類似的生產需求。

自動纖維鋪設（AFP）工藝能夠滿足上述生產要求。法國Cailabs公司根據法國復合材料公司Coriolis Composites的技術規格要求，開發出了一款緊湊型激光加熱的纖維鋪設頭，該鋪設頭已經集成到了AFP設備中，實現高質量、大型復合材料部件的生產。

AFP是什么？

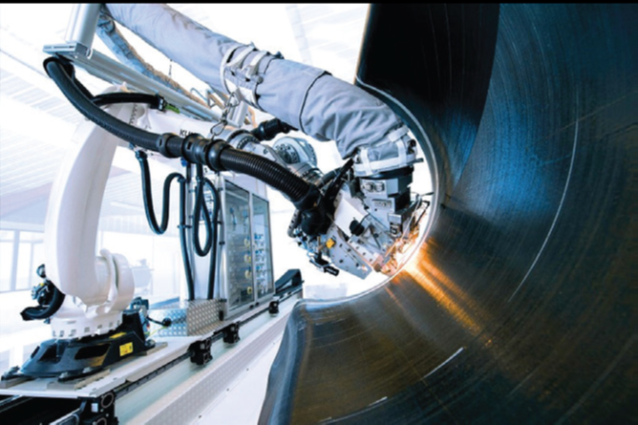

圖1：用于制造彎曲部件的自動化纖維鋪設（AFP）設備。

AFP是一種增材制造方式，其通過在模具上連續鋪設纖維帶，來生產復合材料部件（見圖1）。纖維帶通過機械臂從卷軸上輸送到模具腔或復合材料鋪層上，鋪層之間有足夠的凝結力以確保層間的粘合。在制造過程中，通常需要對纖維帶和基材進行加熱。有些設備可以同時放置多條纖維帶，并且不同的纖維帶可以在不同的位置獨立切割。

制造復合材料部件的模具有兩種：公模和母模。這種自動化纖維鋪設的生產方式適用于熱固性、熱塑性樹脂纖維以及干纖維等不同類型的材料。此外，與傳統的生產方式相比，這種生產方式不需要高壓爐，預浸料纖維直接固化在模具上，干纖維可以通過低壓轉移的方式注入到樹脂內。

與傳統技術相比，自動纖維鋪設技術擁有明顯優勢。對于曲率半徑不大的曲面，機械臂可以在復雜幾何形狀的模具上鋪設纖維帶。此外，自動鋪設方法的重復性高，并且還可以優化鋪層的長度，減少材料損失。

用激光加熱復合材料

對于聚合溫度為200°C的熱固性樹脂，可以用紅外燈加熱。而對于熱塑性樹脂，其需要更高的加工溫度（300~ 400°C之間），因此紅外燈的加熱功率是遠遠不夠的。盡管加熱溫度較高，但熱塑性樹脂具有可回收和再加工的特性，因此其使用量正在逐步增長。鑒于此，激光就成為了一種加熱熱塑性樹脂帶的合適解決方案；激光能以定向方式在選定區域給熱塑性樹脂加熱，在保證加工速度的同時，還能提供足夠的功率密度。

對激光束整形不僅可以與加熱區域的幾何形狀相匹配，而且還可以提高層間的粘合質量。事實上，Mazumdar和Hoa的研究表明，激光功率是影響粘合質量的最主要因素，其影響比重大約占到79%。

研發激光纖維鋪設頭

Cailabs公司專門為Coriolis Composites公司的C-Solo AFP設備開發了一套激光束整形方案（見圖2）。CoriolisComposites公司通過設計和制造AFP設備，專門從事復合材料的自動化生產。Cailabs公司開發的激光頭，基于多平面光轉換（MPLC）技術，將激光束整形為Coriolis Composites公司要求的矩形。矩形光束的能量分布均勻，從長寬兩個維度看，都具備類似頂帽的形狀。

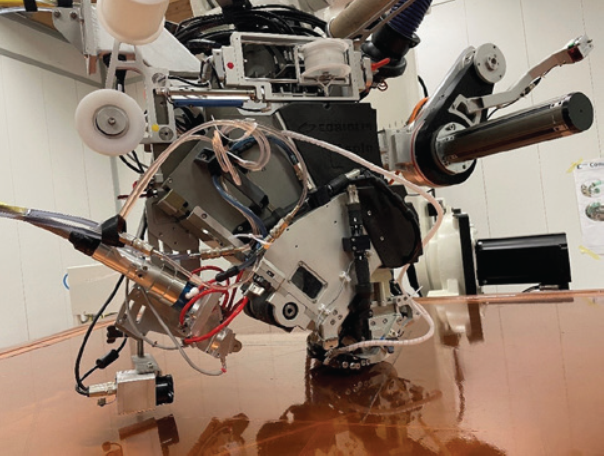

圖2：Coriolis公司的C-solo機械臂，機械臂左邊是Cailabs公司研發的纖維鋪設頭。

除了光束整形功能，激光頭還必須滿足嚴格的尺寸和重量要求。激光頭模塊越緊湊，就越能縮小機械臂的尺寸，從而增加曲面鋪層的能力。此外，由于激光頭安裝在機械臂的移動部件上，因此重量越輕越好。

降低激光頭的重量，可以減少機械臂的慣性以實現更精確、更快速的定位。Cailabs公司研發的這款激光頭外觀非常緊湊，總尺寸為127mm×94mm    ×70mm，重量僅1kg（而這其中還有一半是連接器的重量）。在一些航空應用中，母模通常比公模更受歡迎，而這款緊湊型激光頭能與小曲率半徑的母模相適配。

激光頭在高功率條件下的穩定性得到了驗證，冷卻系統在3min內使光學元件降到了可接受的穩定溫度（見圖3）。此外，該光學整形模塊景深比較大，超過±15mm。并且在這個景深范圍內，整形后的光束形狀都是矩形的，類似頂帽形狀。甚至在超過景深范圍時，形狀尺寸的變化幅度也只有±3%。還在不同的工作距離下（長達295mm）進行了高功率測試。

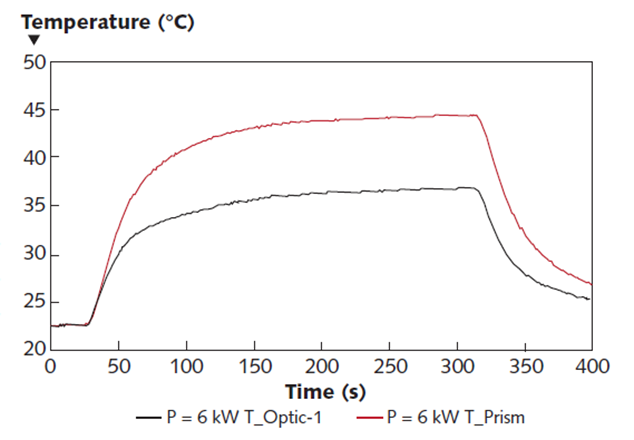

圖3：在瞬時工作狀態下（激光開啟），透鏡溫度隨時間的變化圖。

結論

因此，Cailabs公司提供的解決方案符合Coriolis Composites公司C-Solo設備的集成規格。光束整形模塊通過LLK-D連接器與Laserline LDM 6000-100半導體激光器（900~1080nm）連接，輸出功率達6kW，并與機器的機械接口及其冷卻系統集成（見圖4）。

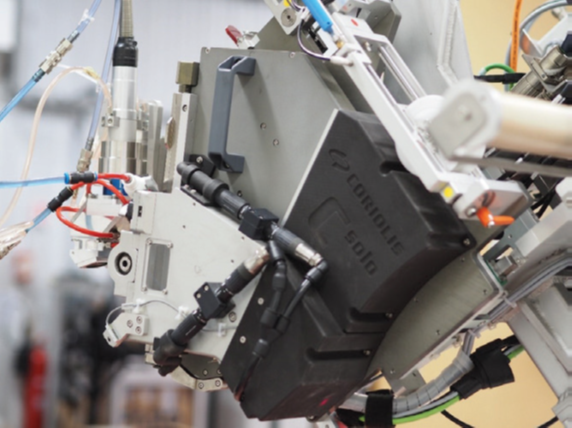

圖4：光模塊安裝在C-solo機械臂上，準備進行纖維鋪設。

為了使空間更加緊湊，在光束整形模組輸出端增加了一個17.5°偏角的厚棱鏡，使光束傾斜輸出，從而使設備及整形系統更加緊湊。

結構緊湊的激光頭模塊，可以在2D表面上，在380°C的溫度下，以1.2m/s的速度鋪設1.5英寸寬的熱塑性樹脂帶，這就為在具有雙曲率的凹形或凸形面板上進行復合材料的鋪層鋪平了道路。激光頭模塊結構緊湊，占地面積小，可以提供穩定、堅固、靈活和精確的加熱過程。整形后的激光強度的均勻性，也確保了復合材料成型的質量，保證各層之間具有更好的粘合力和內聚力。此外，高質量的激光整形也防止了樹脂滴漏現象。
