高溫合金GH4099可用于制造900°C以下長期使用的航空發動機燃燒室高溫結構部件。然而，LPBF系統加工參數以及熱處理對GH4099高溫合金組織和力學性能影響的綜合研究仍然很少。

重慶大學、重慶市金屬增材制造（3D打?。┲攸c(diǎn)實驗室團隊對使用激光粉末床聚變（LPBF）技術制備的GH4099高溫合金進行了全面評估，重點是工藝參數的優化以及沉積態和熱處理樣品的微觀結構演變和力學性能的系統研究。

GH4099是一種典型的沉淀硬化變體高溫合金，即使在900°C以下也具有長期使用耐久性，在1000°C下也具有短期使用能力。采用Cr、Co、W和Mo等元素進行固溶強化，添加Al和Ti以形成時效強化相，并摻入B、Ce和Mg以強化和凈化晶界。GH4099具有優異的熱穩定性和令人滿意的冷熱和焊接工藝性能，是航空發動機燃燒室、加強件和機翼高溫結構部件的理想選擇。

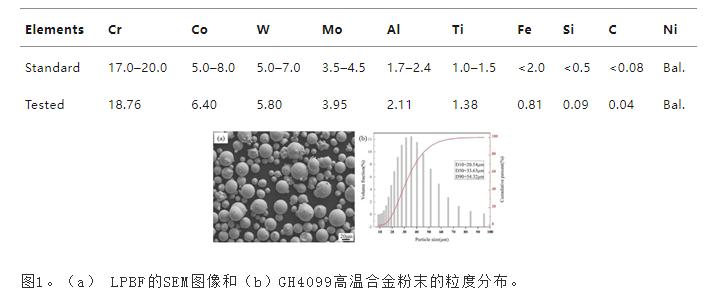

表1。GH4099粉末的化學成分（wt%）。

單軌跡工藝探索，激光功率（PLP）設置在270-370W之間，掃描速度（vSS）在800-1100mm/s的范圍內。基底是304L不銹鋼，與粉末材料不在同一合金系中。連續構建10層高的單軌，以避免單層處理的質量差。在分析了單軌形態后，獲得了更窄的工藝窗口，以進一步優化密度。

使用響應面法中的中心復合設計（CCD）方法進行密度優化，以研究LPBF-GH4099合金的密度與因子變量之間的關系。RSM設計有三個因素變量：PLP、vSS和HS（掃描間距）。CCD測試點分為角點（坐標+1或?1）、中心點（坐標0）和軸點（除一個坐標+α或-α外，其他均為0），其中α取1.633。Minitab統計軟件用于對多個連續變量進行編碼并生成設計矩陣，如表2所示。在獲得不同組合下的密度測量值后，進行方差分析以預測最優參數集和密度值。

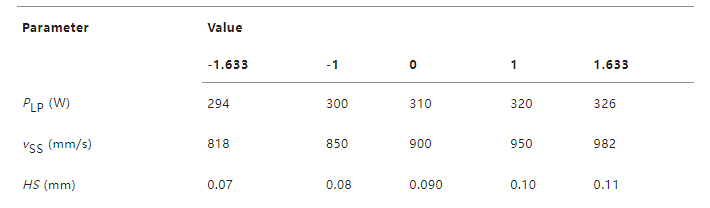

表2。RSM級別設置和相應的值。

基于CCD實驗的結果，使用關于處理參數的一般二次多項式密度模型進行ANOVA。二次多項式模型表示為：

其中Y是相應的響應（ρ），a0是一個常數，ai,aj 和aij分別是線性系數、二次系數和相互作用系數，Xi和Xj是自變量（PLP、vSS和HS），以及ε是隨機誤差。

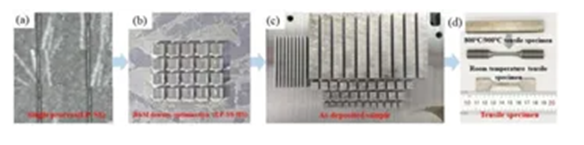

密度優化和驗證樣品尺寸為7mm×7mm×7mm，層厚保持在40μm。使用標準光柵掃描策略，兩個連續層之間的旋轉為67°，整個過程在氮?dú)鈿夥罩羞M(jìn)行。確定最佳參數組合后，制備了10×?10×10mm的樣品，用于研究其相組成、微觀結構和硬度。還制備了90×13×13mm矩形塊的高溫拉伸樣品，70×15×2mm矩形塊的室溫拉伸樣品。最后，固溶S1130（1130℃×2h，然后水冷）和固溶時效處理SA800（1130℃×2h，之后水冷?+?800℃×9h，然后空氣冷卻）。圖2顯示了本研究中LPBF-GH4099高溫合金的優化過程。

圖2。工藝優化過程和成型后的樣品：（a）單軌跡工藝探索；（b） RSM密度優化；（c） LPBF樣品制備；（d）兩種類型的拉伸樣品處理。

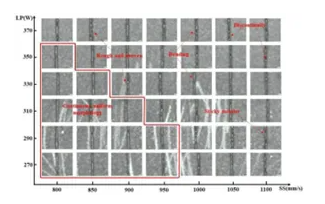

在LPBF的形成中，線性能量密度（LED，J/m）被定義為PLP與vSS的比率，并用于初步探索單軌成型工藝窗口。圖3顯示了PLP-vSS的不同組合的單軌形態。當PLP恒定時，單軌的寬度隨著vSS的增加而減小，在低PLP時表現出不連續性和彎曲現象。這主要有兩個原因。首先，能量密度（ED）的降低導致相同單位體積的粉末吸收更少的能量，從而減少完全熔化的粉末。然而，隨著vSS的增加，激光與粉末之間的相互作用時間減少，減少了熔池的存在時間，加快了固化速度，這阻止了熔池液體在基底上完全擴散。有趣的是，當vSS恒定時，PLP的變化不會顯著影響單個軌道的寬度，而是通過控制ED輸入來影響表面質量。換言之，PLP越小，單軌形態就越粗糙和不均勻。通過分析圖3的對角線，當LED值相似時，與左下角的低功率和低速度組合相比，右上角組合下的單軌形態更容易扭曲和粗糙。這是由于LPBF成形中的鎳基合金需要更長的LED輸入，這增強了熔池中的Marangoni對流，并允許熔池有足夠的流動?？傮w而言，圖3左下角所示的單軌形態更平滑、更均勻。

圖3。不同單軌工藝組合（PLP-vSS）的形態。

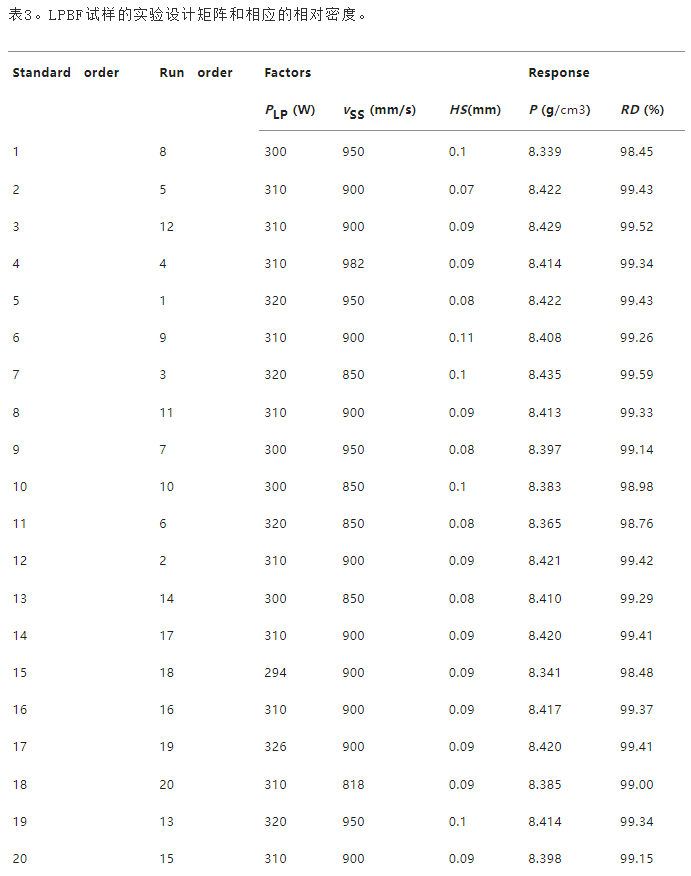

表3顯示了不同工藝參數組合下樣品密度（ρ）和相對密度（RD）的變化。很明顯，RSM中樣品的RD大于98%，表明找到了合適的工藝窗口。也就是說，處理參數窗口可以預測處理參數的最優集合。二次多項式模型獲得了最小的標準偏差（0.0122）和最高的擬合優度值（R2?=?0.906，其中R是多重相關系數）。基于等式（1），通過擬合表中的數據（PLP、vSS、HS和RD）獲得的二次多項式密度模型由等式（2）表示

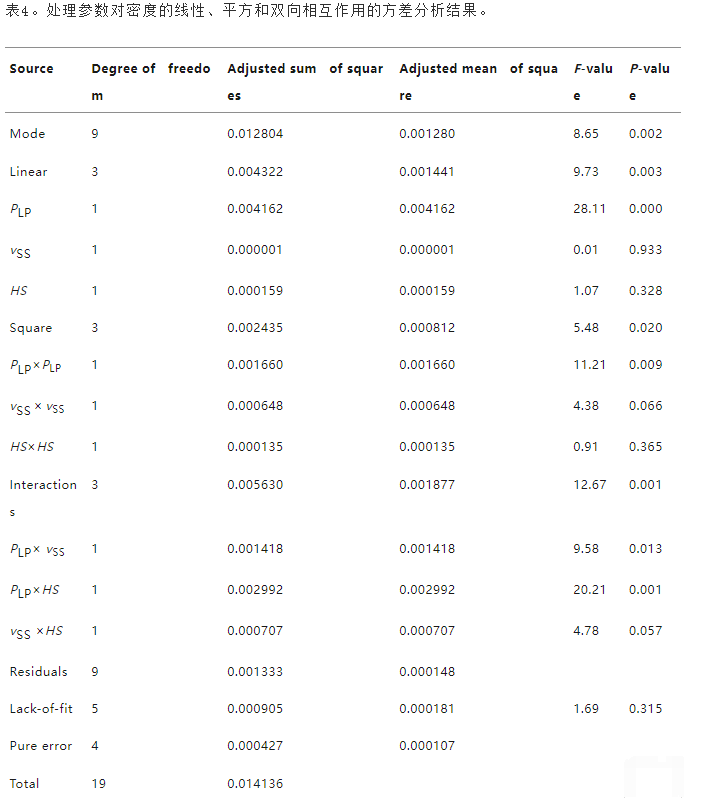

表4給出了RSM分析的結果。根據形成因子的F值的比較，PLP對致密化的貢獻最大，而vSS和HS具有相似的影響。這是因?yàn)檎_的激光功率選擇可以確保粉末更容易熔化、充分混合和固化，減少氣孔和缺陷的形成，從而提高零件的密度。相反，不適當?shù)?/span>HS減少了結合區的未熔化深度，并增加了不完全熔化的粉末的量，導致孔隙率增加和密度降低。類似地，當掃描間隔相當小時，可能會出現熱量積聚和過熱，從而降低零件的密度。在方差分析中，傳統上規定p值小于0.05表示統計顯著性。因此，還觀察到線性項PLP、二次項PLP2和PLP*vSS、PLP*HS對致密化有顯著影響，而其余項則不顯著。此外，模型缺乏擬合項的P值為0.315（大于0.05），表明缺乏擬合檢驗并不顯著。換句話說，該模型的實驗誤差極小，證明了預測模型的有效性。

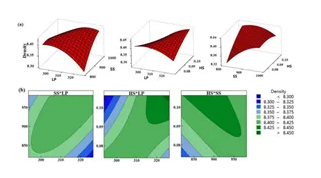

圖4顯示了三個參數的響應分析圖。LPBF-GH4099樣品的密度隨著PLP的增加而迅速增加，但在達到317W后開始下降。這是因?yàn)?，在?/span>PLP條件下，成型粉末完全熔化，導致較少的軌跡缺陷。然而，超過一定值后，較大的PLP會使熔池非常不穩定，這可能會產生飛濺、鍵槽和氣孔現象。此外，vSS和HS對樣品致密化的影響相似。在適當?shù)?/span>vSS和HS下，激光對粉末的熱效應時間穩定，未熔化范圍更寬，有利于形成均勻致密的單道。當HS增加時，保險絲之間的凹槽深度增加，導致前一層中的粉末厚度不均勻。當用較厚的粉末形成上層區域時，容易出現缺陷，例如未熔化的粉末和孔隙，從而降低樣品的密度。

圖4。參數與沉積樣品密度之間關系的響應面和響應圖，保持值：PLP（317W）、vSS（900mm/s）、HS（0.08mm）。

圖5顯示了三個參數對密度的主要影響?？傮w而言，在所選擇的過程窗口內，存在拐點，這表明可以通過優化預測模型來獲得最佳的過程組合。根據方差分析原理和最大化致密化目標，預測的最佳工藝參數組合為PLP 317 W、vSS 900 mm/s和HS 0.08 mm。將這些值代入方程（2），預測的最優密度ρ為8.361 g/cm3。最后，進行了五組LPBF實驗。五組成型件的平均實際致密化率為8.354%，預測誤差僅為0.84%。

圖5。PLP、vSS和HS對試樣密度的主要影響。

GH4099樣品的微觀結構如圖6。沿沉積方向的微觀結構揭示了激光掃描形成的典型熔池邊界，一些柱狀晶體沿沉積方向延伸穿過多個熔池。LPBF-GH4099高溫合金在水平（XY）方向上表現出多個平行的掃描痕跡。熔池寬度約為80～110μm。使用高分辨率SEM的進一步分析顯示，晶胞和晶胞枝晶在水平方向上主導了熔池。這是因?yàn)闇囟忍荻龋?/span>G）從熔池的底部向頂部逐漸減小，而凝固速度（V）逐漸增加，導致熔池的頂部為晶胞枝晶生長提供了更合適的條件（低溫梯度和高速率）。在熔池底部和XZ方向上的重疊區域，垂直于熔池邊界的一次枝晶占主導地位，幾乎沒有二次枝晶。LPBF-GH4099高溫合金中的平均一次枝晶間距約為600nm。根據Chang[16]提出的方法，計算出冷卻速率約為1.9×106K/s。

圖6。沉積樣品（a-c）頂表面、（d-f）側表面的OM和SEM圖像以及EDS面圖。

圖7顯示了兩個熱處理樣品的OM和SEM圖像。熱處理后，合金內部的魚鱗狀熔池和線性激光掃描痕跡消失。固溶處理后的微觀結構沿沉積方向主要由無序的柱狀晶體組成，但晶界變得尖銳和多邊形。這主要由晶界的比表面能決定，如第4.1.1節所述。合金內部發生了顯著的再結晶，導致大量的再結晶晶界。保持2小時后，再結晶晶粒逐漸生長為多邊形，尺寸約為15–70μm。時效后，合金內部含有柱狀晶體和等軸晶體的混合物。柱狀晶體的寬度和長度比固溶狀態下的略小。等軸晶體通常位于柱狀晶體附近，尺寸約為10–30μm。晶粒內仍存在再結晶結構，其尺寸略大于固溶狀態下的尺寸。

圖7。熱處理樣品的OM和SEM圖像：（a-f）分別用固溶處理的樣品的OM圖像和SEM圖像；（g-l）分別用固溶/時效處理的樣品處理的樣品的OM圖像和SEM圖像；（m）時效處理后的EDS圖譜。

GH4099高溫合金的EBSD結果如圖8。在圖8（a）中，沉積樣品主要由沿（001）的柱狀晶體組成，晶粒寬度約為20μm。然而，沿著（111）平面的較小等軸晶體出現在一些熔池的頂部附近。沉積方向上的織構強度為6.07，主要分布在{100}和{111}晶族中。沉積樣品的極圖顯示出強烈的旋轉立方體紋理?？梢酝茢?，LPBF-GH4099合金晶粒優先沿<100>方向生長，這歸因于其面心立方（FCC）晶格類型和凝固過程中的最大熱流方向。這些結果與先前研究人員的結果一致。圖8（b）顯示，固溶處理后，柱狀晶體的寬度顯著增加，在原始晶粒內出現了不同取向的再結晶晶粒和孿晶邊界。晶粒取向變得隨機，但圖8（d）顯示了{(lán)100}方向上的特定紋理取向，最大強度為7.20。時效后，晶粒分布均勻；然而，取向更為隨機，最大織構強度僅為5.56。這導致了各向異性的力學性能，這與之前的研究結果一致。

圖8。不同樣品的EBSD圖：（a）沉積樣品的IPF方位圖；（b）固溶處理樣品的IPF方位圖；（c）固溶/時效處理樣品的IPF方向圖；（d）極點數字。

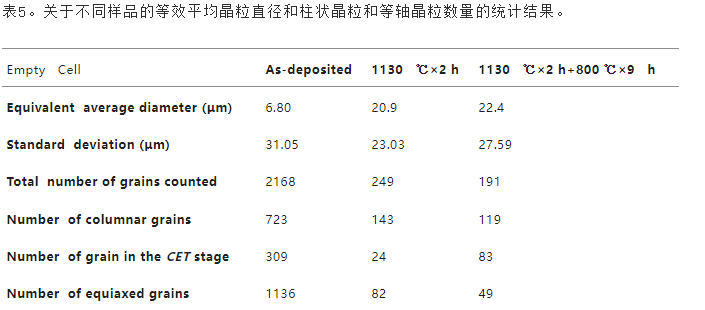

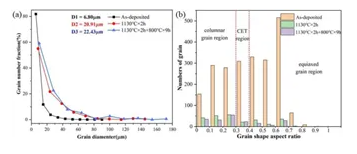

圖9顯示了不同狀態下晶粒的平均等效直徑和晶粒形狀比（擬合橢圓的寬度與長度的比值），結果匯總在表中。圖9（a）顯示，沉積態LPBF-GH4099高溫合金的晶粒最小，80%的晶粒平均尺寸為10μm。固溶和時效狀態下晶粒的平均直徑相似，且均大于沉積狀態下的晶粒平均直徑。這是由于固溶處理后的再結晶和晶粒生長，隨后小晶粒被大晶粒生長和吞噬。Martorano等人提出使用晶粒形狀比Φ來更準確地區分柱狀晶粒和等軸晶粒（即，柱狀晶粒的Φ<0.3，等軸晶粒的Φ>0.4，柱狀等軸過渡（CET）區域的Φ≤Φ≤0.4）。統計結果如表5所示。盡管柱狀晶粒在沉積態中占主導地位，但在熔池頂部存在許多等軸晶體，導致計算的平均晶粒尺寸最小。固溶處理后，再結晶晶粒的生長和吞并大大減少了原始沉積狀態下柱狀晶體的數量和尺寸。經過長時間的時效處理，一些柱狀晶體轉變?yōu)榈容S晶體。因此，CET區域中的晶粒比固溶體樣品中的晶粒多。

圖9。圖中顯示了不同狀態下晶粒的平均等效直徑和晶粒形狀比。

圖10顯示了不同條件下晶界和亞晶界的分布。沉積態樣品主要包括高角度晶界（HAGBs），而低角度晶界（LAGBs）的數量在固溶和時效處理后增加。這主要是由于熱處理消除了材料內的殘余應力，導致晶粒再結晶和形成一定數量的孿晶邊界，然后減少了HAGB的數量。研究表明，LAGBs由位錯陣列組成，HAGBs傾向于增加開裂傾向。因此，有必要采用適當?shù)牟呗詠砜刂瞥练e態GH4099高溫合金的質量。

圖10。EBSD圖像顯示了晶界圖（黑色表示大角度晶界，紅色表示小角度晶界）：（a）沉積態；（b）固溶處理；（c）固溶/時效處理；（d）方位角分布錯誤。

圖圖11顯示了高溫合金在不同條件下的XRD圖譜。由于其納米級尺寸和低數量，在光譜中未檢測到碳化物。只有基體γ相的存在才能在沉積態下得到證實。由于基體γ相和沉淀強化相γ′位于同一衍射峰，因此無法確定γ′的存在。此外，沉積后的樣品在（200）平面上比在其他平面上表現出更高的衍射強度，證實了沉積方向上的生長方向朝向沿著＜100＞方向的固化。熱處理后，發生再結晶，應力釋放。<100>方向的優先取向減弱，在（220）和（311）平面上出現了新的衍射峰，使結構變得更加均勻。

圖11。不同GH4099高溫合金樣品的XRD圖譜。

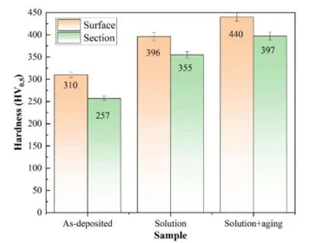

圖12顯示了合金頂部和側面在不同熱處理狀態下的平均硬度值。通過優化工藝參數獲得的具有更高密度的沉積樣品的硬度高于冷軋GH4099的290HV，并且與LPBF-IN1718合金的硬度相似?？傮w而言，沉積方向上的側面硬度略高于樣品頂表面的側面硬度，這與參考文獻中報道的規則一致。這是因?yàn)樵贚PBF過程中，沉積物之間的水平界面重疊，更容易破裂并削弱水平晶界強化能。由于熔池頂部和底部的晶粒形態不同，熔池頂部的硬度高于底部，熔池中心的硬度高于邊緣。因此，圖中的硬度值是對多個位置進行統計后得到的平均硬度。

圖12。不同樣品的顯微硬度結果。

固溶處理后，合金中的殘余應力降低，出現了一些再結晶組織。從EBSD圖來看，內部以柱狀晶體為主，然后出現一些再結晶晶粒，合金元素的重新分布導致晶格畸變，導致硬度分別提高28%和38%。在隨后的時效處理后，樣品的硬度顯著提高，分別比沉積樣品的硬度高42%和55%。這主要是因?yàn)闀r(shí)效處理后析出了大量細小的γ′強化相，同時合金晶粒尺寸減小，分布更加均勻，顯著提高了這些高溫合金的變形抗力。熱處理后合金的硬度高于文獻中IN718的380 HV和IN625的290 HV的平均硬度，而時效處理后的硬度與CM247LC和MAR-M247超級合金的硬度相似。

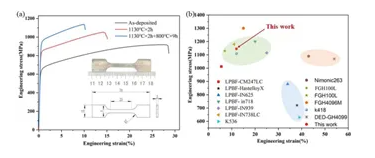

GH4099和其他高溫合金在室溫下的典型拉伸性能如圖13。LPBF-GH4099高溫合金在室溫下表現出競爭性的機械性能，如圖13（a）。樣品的極限抗拉強度（TS）、屈服強度（YS）和伸長率分別為917.7MPa、648.5MPa和29.1%。固溶處理后，TS和YS分別略微提高到1052.4和835.1MPa，而伸長率顯著降低到16.5%。在隨后的時效處理后，合金的強度分別在1137.8和942.3MPa下達到峰值，而伸長率降至10.5%。強度的提高主要是由于γ′強化相的析出。γ′相的析出導致基體硬化，減少了位錯滑移通道，阻礙了位錯滑移，從而導致伸長率下降。圖13（b）將LPBF-GH4099高溫合金與其他AM高溫合金的室溫力學性能進行了比較。本研究熱處理后的綜合強度與IN718和IN738LC相似。與DED-GH4099相比，LPBF制備的沉積態樣品的強度提高了100MPa，但伸長率顯著降低。這證實了LPBF制備的樣品具有更高的強度和略低的塑性，這與之前的研究結果一致。

圖13。室溫拉伸性能：（a）LPBF-GH4099高溫合金；（b）其他高溫合金。

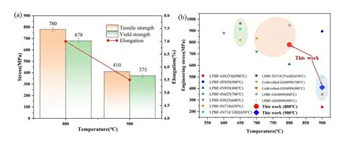

盡管GH4099在室溫下的力學性能與IN718等高溫合金相比并不突出，但它在800℃以上表現出良好的高溫強度。圖14（a）顯示了LPBF-GH4099高溫合金樣品的高溫強度和伸長率數據。屈服強度（YS）、拉伸強度（TS）和伸長率表示為兩個實驗的平均值，證實了每對樣品的拉伸結果具有良好的可重復性。LPBF-GH4099合金在800℃下的強度達到780MPa，表現出優異的高溫性能，驗證了其作為熱端承載部件的可行性。隨著溫度的升高，TS顯著降低，這主要與合金內部強化相的分解有關。圖14（b）比較了LPBF-GH4099高溫合金與其他高溫合金的高溫力學性能。與LPBF生產的其他高溫合金相比，LPBF-GH4099合金在800℃以上表現出更好的高溫強度，這驗證了其作為熱端高溫部件替代材料的潛力。值得注意的是，與冷軋GH4099相比，LPBF-GH4099高溫合金在不同溫度下表現出強度優勢。

圖14。高溫拉伸性能：（a）LPBF-GH4099高溫合金在800℃和900℃下的拉伸性能；（b）其他高溫合金。

在LPBF期間，熔池沿著沉積方向逐層快速熔化、冷卻和固化。根據凝固理論，熔池內沿溫度梯度減小的方向產生柱狀晶體。然而，由于高冷卻速率，過冷水平降低，導致枝晶間間距較小，二次枝晶在形成之前完成結晶。在溫度梯度較低的熔池頂部，滿足了形成細胞枝晶的條件。然而，在層的重疊位置，激光再次作用，導致熔池下層的柱狀晶體繼續生長，從而穿透多個熔池。因此，整體外觀以窄柱狀晶體為主，如圖8（a）。該合金的基體為面心立方結構的γ相。給定高冷卻速率和固定的熱流方向，沉積態樣品的優選取向?yàn)?lt;100>，這與許多LPBF高溫合金的取向一致。沉積態樣品表現出低密度的LAGB，表明位錯密度低。相反，HAGBs占高達84%，其中容易形成低熔點共晶相，增加了合金破裂的趨勢。同時，高角度有利于原子擴散，促進再結晶和晶粒形核。

固溶熱處理的目的是通過再結晶消耗LPBF過程中積累的極高熱應力，從而獲得優異的機械性能。通常，與鑄造和軋制等傳統工藝相比，LPBF制造的樣品的再結晶溫度更高，退火的保溫時間更長，這在Ni625高溫合金的研究中得到了驗證。這主要是因?yàn)樵谥饘犹幚磉^程中積累了大的應力。如圖7、圖8所示，不同取向和形狀的再結晶晶粒在原始柱狀母體晶粒中生長；然而，一些再結晶晶粒沒有完全生長到接觸柱狀晶界，因?yàn)楸３謺r(shí)間只有2小時，隨后采用水冷，導致溶液處理的樣品仍然以柱狀晶體為主。值得注意的是，圖8（b）中所示的柱狀晶界看起來尖銳且不規則。這可以解釋為，一些再結晶晶粒開始在晶界附近生長，并與原始柱狀母體晶界隨機重組，導致熱處理后平均晶粒尺寸增加。

經過長時間的時效，晶界遷移的驅動力增加，導致晶界形狀從不規則多邊形變?yōu)楸缺砟茌^低的球形，形成縱橫比較低的等軸晶?；蛑鶢罹Я＃鐖D7、圖9所示。晶粒取向不優先在<100>方向上生長，因?yàn)樵俳Y(jié)晶晶粒的成核是隨機的，并且隨后的生長過程相對穩定。然而，時效處理后，LAGBs含量增加，5°以下的晶界數量顯著增加，表明位錯密度增加，力學性能提高。同時，內部HAGBs略有減少，但40°左右的晶界占總數的40%。據推測，晶粒內部出現了大量的∑3孿晶邊界，取代了一些原始的柱狀晶界?！?晶界可以穩定存在，具有很低的晶界自由能和自由體積。它們可以重建晶界網絡，破壞晶界的連通性，并阻礙裂紋缺陷沿HAGBs的擴展，從而穩定界面微觀結構。

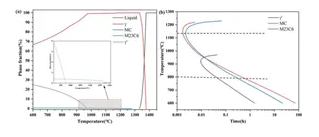

使用JMatpro軟件根據合金含量繪制了平衡相圖和等溫時溫轉變曲線。圖15（a）表示GH4099的平衡相圖，凝固順序?yàn)?/span>

然而，由于LPBF的冷卻速度快，枝晶距離短，導致凝固時間短，溶質元素沒有足夠的時間重新分布；因此，在沉積狀態下沒有γ′相析出。沉積態基體主要由γ相和M23C6組成，這與GH4099鑄件枝晶中Ti/Al元素偏析引起的低熔點共晶γ-γ′相形成鮮明對比。因此，在圖11中檢測到的沉積態的衍射峰完全是γ相。最終析出的碳化物是（Cr，Mo）23C6。M23C6通常呈球形或塊狀，分布在晶粒和晶界內，但主要沉淀在晶界上，表現出不連續分布。然而，由于它們的尺寸小、碳化物含量低，無法通過SEM和EDS分析對其進行分類。

圖15。GH4099平衡相圖和等溫TTT圖。

圖15（b）顯示了等溫時間-溫度變換（TTT）。在1130℃，溶液處理將依次沉淀MC和M23C6，分別在1276℃和1175℃開始沉淀。然而，前者在1130℃時會逐漸溶解。因此，水冷卻后，內部溶液樣品為M23C6和基體γ相。固溶處理只是一個再結晶成核和生長的過程；因此，它不會產生γ′相。如圖15（b）所示，在800℃時效處理后，γ′大約在5min后開始沉淀，并在γ基體中擴散。隨著保溫時間的增加，γ′相的直徑逐漸增大。在保持>9小時后，顆粒尺寸不再增加。研究表明，在時效過程中，γ′-相的尺寸隨著溫度和時間的增加而增加，但溫度的影響更為顯著。隨著時效溫度的升高，粗化速率急劇增加。18分鐘后，二次碳化物M23C6開始在晶界上沉淀。這部分是由于初級球形碳化物M23C6溶解后的再沉淀，部分是由于未溶解的嵌段碳化物M23C 6在時效處理過程中轉變?yōu)殒湢頜23C6。

LPBF-GH4099的強化機制復雜且相互關聯，包括晶界強化、溶液強化和沉淀強化。這些機制共同增強了材料性能，使其適用于高性能應用。然而，了解這些機制并優化處理參數對于最大限度地提高LPBF-GH4099的性能是必要的。

晶粒細化強化，也稱為晶界強化，增加了晶界的數量，可以阻礙位錯運動，增強強度。這可以通過霍爾-佩奇效應來解釋，如方程（3）

其中△σHP是由于晶界強化而增加的強度值，

KHP是加固系數，值為750，以及dmatrix是晶粒直徑。

通過將表5中的晶粒度統計數據代入等式（4），三種狀態下的強度增量分別計算為287.61、164.05和158.47MPa。沉積態具有更細的晶粒尺寸和更大的晶界長度，使晶界強化效應更加突出。熱處理后，晶粒尺寸增大，強化效果減弱。

LPBF過程中的快速冷卻導致基體中元素的微偏析。固溶處理后，沉積態內部的樹枝狀結構消失。除了一些析出的碳化物外，其余元素均勻地溶解在γ基體中，使基體成為過飽和固溶體。然而，溶質元素Cr、Fe、Co、W和Mo的原子半徑大于Ni基體的原子半徑，導致晶格常數增加，發生晶格畸變，并形成長程內應力場，從而阻礙滑移面上的位錯運動。研究表明，Mo、W和Cr對固溶體強度的影響最為顯著。鎳基高溫合金強化機制△σsolution可參考參考文獻，并使用等式（4）進行計算

其中C是校正系數，G是剪切模量，

λp，dp和fv是納米級沉淀物間距、平均納米級沉淀物γ′-相尺寸和納米級沉淀物的總體積分?jǐn)?shù)，b=0.248nm是Burgers矢量。

公式表明，Orowan機制的強化增量隨著沉淀相之間距離的增加而減小，而剪切機制隨著沉淀相的增加而增加?？傊?，隨著時效溫度和保溫時間的變化，沉淀的γ′相的數量、間距和尺寸也會發生變化。這兩種強化機制的綜合作用提高了LPBF-GH4099合金的強度。

本研究?jī)?yōu)化了LPBF工藝制備的GH4099合金的工藝參數，系統地研究了合金在沉積態和熱處理?xiàng)l件下的組織和力學性能的演變。得出以下主要結論

（1）通過采用RSM設計和方差分析方法，在統計密度和處理參數之間建立關系，以獲得最佳參數組合（即PLP?=?317w，vSS?=?900mm/s和HS 0.08mm）。樣品的最終密度為8.354g/cm3。

（2）沉積態GH4099的內部由外延生長的柱狀晶體組成，等效直徑約為6.8μm?；w主要為γ相和M23C6碳化物，未生成γ′相。固溶處理后，發生了再結晶和晶粒長大。該合金主要由形狀不規則的大多邊形柱狀晶體組成。時效處理后，內部以等軸晶和柱狀晶的混合形式存在大量γ′相析出物。

（3） LPBF-GH4099高溫合金在800℃以上具有較好的高溫強度。時效后合金的硬度達到440HV。LPBF-GH4099高溫合金的室溫和800℃拉伸強度分別達到1137.80和780MPa的最大值。

（4） LPBF-GH4099高溫合金在不同條件下表現出不同的強化機制，包括晶粒細化、固溶和沉淀強化。沉積態由于其較小的晶粒尺寸和較大的晶界長度而具有最顯著的晶界強化作用。沉淀強化是時效處理后的主要強化機制，主要是由于γ′相的存在。
