激光粉末床熔合（LPBF）增材制造能夠生產形狀復雜的鎳鈦支架，但 LPBF 過程中 Ni 含量的輕微變化會導致支架不適用。新西蘭奧克蘭理工大學、畢爾巴鄂巴斯克大學研究了激光功率（P）和能量（E）對Ni損失的影響。

NiTi合金粉末粒度為15-53μm，LPBF使用兩個激光功率P，81W和156W。掃描間距和層厚分別為64μm和40μm，點距為50μm。激光功率對應的能量密度度為44和85J/mm3。

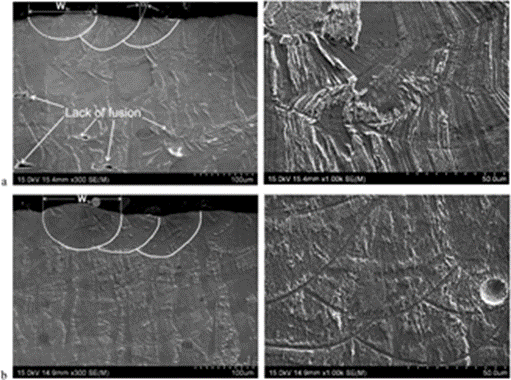

圖 1。SEM 顯微照片（左圖 - 低倍率，包括表面掃描層，勾勒出三個軌道，右圖 - 高倍率顯示更清晰的軌道邊界）：(a) 44 J/mm 3 和 (b) 85 J/mm 3。注意：在 (a) 的左側顯微照片中顯示了許多 LOF缺陷，而 (b) 的右側顯微照片中存在鎖孔。

LOF 是由于軌道重疊不足造成的。LOF已確定為 0.5%，接近但不完全密集。在目前的工作中，E 值從 44 增加到 85 J/mm 3導致LOF  = 0。但是，在 85 J/mm 3樣品顯微照片中，可以看到鎖孔，如圖1所示b（右顯微照片）。因此可以建議，55–65 J/mm 3的 E 值可用于無LOF 和無鎖孔缺陷的 LPBF。

圖1左側顯微照片中的左側跟蹤軌跡已通過使用右側的跟蹤部分添加到另一側來完整指示，該添加部分由虛線指示。軌道寬度（WTr）可以基于所有五個軌道（兩個未概述）來估計。可以測量履帶穿透深度。表1中列出了WTr、dp和WTr/dp的值。軌道的橫截面積（ATr）也可以使用ImageJ進行估計，表1中也列出了值，其中WTr和ATr已針對軌道橫截面與掃描方向不垂直（～10°）進行了校正。增加P（因此E as v沒有變化）增加了WTr和dp，但dp的增加更為深刻；因此WTr/dP從2.5下降到2.0。另一個特征是圖1a（左顯微照片）中所示的TB末端切線和BD之間的角度（α）。對于44 J/mm3樣品，α≈22°。對于85 J/mm3的樣品，可以通過觀察圖1b（左側顯微照片）中概述的TBs來表明，α≈0°。這可能是因為，在給定相同的激光光斑尺寸的情況下，增加P使熔化的能量在垂直方向上比在橫向方向上增加得更多，從而降低了α和WTr/dp。E增加93%（從44 J/mm3增加到85 J/mm3）導致ATr增加（從4446μm2增加到7444μm2），從而使熔體體積增加67%。

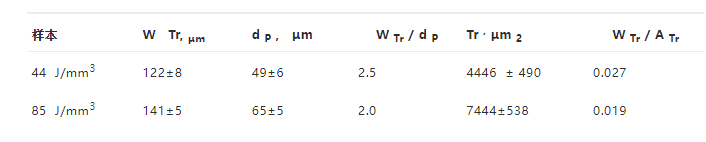

表 1。兩個 LPBF 樣品的軌道寬度、穿透深度、寬度/穿透比、軌道橫截面積和寬度/面積比的值。注：誤差為標準差。

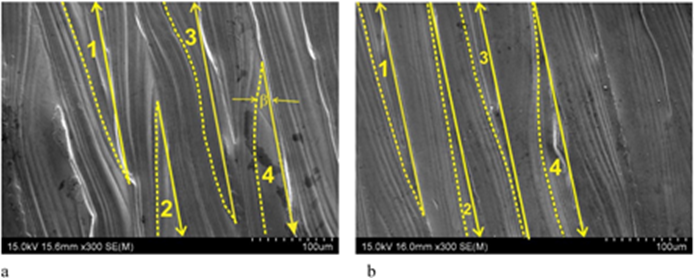

兩個樣品的表面外觀如圖2所示。其中可以看到“波紋”和表面TB。“波紋”是LPBF過程中表面上的熔池邊界。圖2中的每個箭頭都指向軌跡的掃描方向，并且箭頭是沿著TB繪制的，盡管對于44J/mm3樣品，TB是輕微的波浪形。無法追蹤完整的熔池，因為在接下來的軌跡掃描中，大部分凝固熔池邊界（“波紋”）已經熔化，但可以追蹤熔池“波紋”的一部分。在圖2中，虛線表示“波紋”的軌跡。由箭頭線和虛線限定的區域表示在LPBF期間的某一時刻激光點后面的熔池的一部分。比較這兩張圖像，通?？梢钥闯?，平均而言，如圖2a所示，44 J/mm3樣品中“波紋”跡線尾部和TB之間的角度（β）似乎高于85 J/mm3樣本中的角度。這可能表明在85J/mm3樣品中的熔池比在44J/mm3樣本中的熔庫更細長。具有較高E條件的較長熔體軌跡應表明熔體溫度較高。

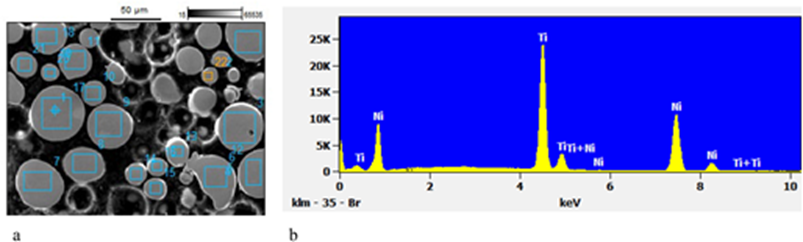

圖3。粉末的EDS分析：（a）粉末的SEM圖像，顯示每種粉末中的區域EDS，以及顯示Ti和Ni峰的典型光譜。

使用EDS估算鎳鈦諾粉末中的鎳含量如圖3所示。21個顆粒的面積EDS（圖3a）進行了分析。圖3b中的典型EDS光譜顯示了Ni和Ti峰，基于這些峰測定了Ni含量。Ni峰與Ti峰相距較遠，且峰的強度較強，為成分的分析和計算提供了良好的基礎。基于對21個粒子的分析，at%Ni=50.47，標準偏差為（SD=）±0.17at%，標準誤差為（SE=）±0.04at%。在SE值較低的情況下，可以認為小數點后一位的Ni含量值具有高度的確定性。在下文中，當給出Ni含量的值時，保留小數點后的第二位數字。

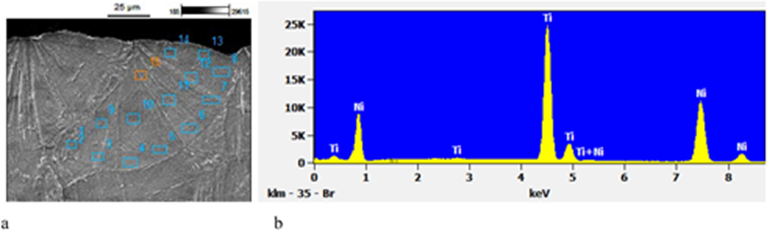

圖 4。44 J/mm 3樣品的EDS 分析：(a) SEM 圖像顯示軌道中不同位置的 EDS 區域，7 個靠近軌道邊界 (TB) 并沿軌道邊界 (TB) 和軌道內部 7 個， (b) 典型的顯示 Ti 和 Ni 峰的光譜。

對于 LPBF 樣本，首先進行分析以檢測 Ni 含量是否可能與軌道內的位置相關。使用 44 J/mm 3樣品的示例如圖 4所示，表 2中列出了數據。在 TB 附近和沿線有 7 個位置，在 TB 內部和遠離 TB 的另外 7 個位置已經確定了 Ni 含量。均值、SD 和 SE 值已計算并包含在表 2中. 顯然，TB 附近和沿線位置的 Ni 含量與 TB 內部和遠離 TB 的 Ni 含量相同。TB 的溫度（鎳鈦諾的液相線 1310 °C 和固相線 1240 °C）低于軌道內部的溫度，特別是低于軌道中表面位置的溫度，該溫度可能高達沸點（ 2730 °C（鎳）。TB 附近的鎳含量與軌道內的鎳含量沒有差異，這可能是熔化過程中熔池內熔體高度對流的結果。

表 2。圖 4a中TB 旁邊（第一行）和軌道內（第二行）所示的不同 EDS 位置中的 Ni 含量（以 at% 表示）（平均 SD 和 SE ）。

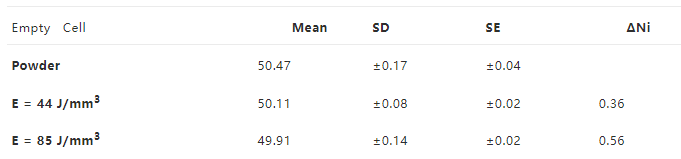

表 3。使用兩種 LPBF 條件制備的粉末和樣品的 Ni 含量（平均值、標準偏差和標準誤差）值以 at% 表示。

表3中的數據表明，44J/mm 3 -樣品的Ni含量比粉末的Ni含量低(50.47at%-50.11at%=)0.36at%。粉末樣品的 EDS 分析數據點為 21 個，44 J/mm 3樣品的 EDS 分析數據點為 14 個。SD 值不高且 SE 值低為平均值提供了高置信度。進一步對粉末和低 E (44 J/mm 3 ) 樣品進行 EDS 分析，在 85 J/mm 3樣品中進行分析，與低 E 樣品的分析類似。表 3列出了用于比較的粉末和兩個 LPBF 樣品的平均值、SD 和 SE 值，并顯示了 LPBF 導致的鎳損失 (Δat%Ni)。E 從 44 增加到 85 J/mm 3導致 0.56at%（=50.47at%-49.85at%）的 Ni 損失顯著增加。

在 LPBF 期間，如果 E 和汽化率不高，則加熱被視為傳導模式。在足夠高的 E 值下，狹窄聚焦的能量源會導致匙孔形成，這依賴于材料的蒸發并導致深穿透池。當 W Tr /d P為 2 或更高時，傳導模式被認為是主導。否則，鎖孔模式占主導地位。對于 44 J/mm 3 -樣品，W Tr /d P  = 2.5；因此，熔化處于傳導模式。對于 85 J/mm 3 -樣品，W Tr /d P = 2.0，小程度的鎖孔熔化可能是這種情況，因此檢測到少量鎖孔。如所呈現和解釋的，在表1中，E增加93%已經使熔體體積增加了67%。然而，Ni 損失增加了 56%，=(0.56–0.36)/0.36。換句話說，熔體體積增加 67% 會導致 Ni 損失增加 55%。如表 1所示，增加 E 增加了 W Tr但減少了 W Tr /A Tr從 0.027 到 0.019。相對較少的熔體表面（每單位體積的熔體）可能導致熔體中較少的Ni通過熔體表面蒸發，盡管對于較高的E LPBF，熔體溫度較高，鑰匙孔模式熔化程度較小。

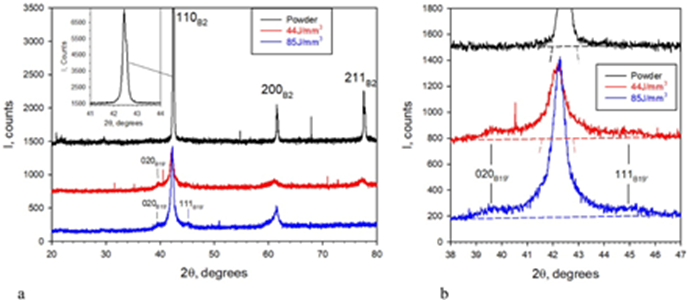

圖 5。粉末、44 J/mm 3和 85 J/mm 3樣品的 X 射線衍射圖：(a) 20 到 80°的圖，具有 B2 的主衍射峰和 B19' 的弱衍射峰， (b ) 2θ從 38 到 47°，標明了背景基線。

使用XRD分析研究了Ni損失在室溫下對結構的影響。粉末和兩個LPBF樣品的XRD圖譜如圖5所示。在粉末圖案中，有三個衍射峰，分別為2θ=42.4°、61.5°和77.6°。根據JCPDS文件18–899，B2 NiTi的a=0.2998 nm，前三個主衍射峰分別為110、200和211。當λ=0.154 nm時，這些衍射峰應位于42.59°、61.81°和77.96°，非常接近圖5中粉末圖案中檢測到的峰的2θ值。因此，粉末完全是B2結構，盡管歸一化強度（I/Io）值對于110為100，對于200為9，對于211為13，而在JCPDS文件中，I/Io分別為100、40和60。在使用λ=0.154 nm的粉末XRD圖譜中，在許多鎳鈦LPBF研究的2θ至80°范圍內具有相同的三個峰，沒有其他衍射峰，Ni含量為50.3至50.8at%，I/Io值與圖5中粉末圖譜中的值相似。

在44J/mm3樣品圖案中，B2相的三個主要衍射峰（110、200和211）已經清楚地出現（圖5中的紅色）。與粉末圖案相比，LPBF（44J/mm3）樣品的峰值強度要低得多。這主要是由于用于XRD的LPBF樣品尺寸較小，但結構也不完全是B2。在（2θ=）39.6°處可以檢測到一個小的衍射峰，對應于d=0.227nm。該峰可歸因于B19′的（0 2 0）衍射，根據JCPDS文件35–1281，這是粉末衍射中B19′第二密集的衍射峰（39.2°）。JCPDS文件還列出了一個第二高強度的峰，在43.9°為002。B19′的更高強度衍射（粉末衍射）峰在44.9°為111，在41.4°為11。

在粉末XRD圖譜中，如圖5b所示，110B2的強度值降低到大約背景（噪聲）水平，這意味著當2θ在110B2峰的2θ（=42.5°）外±0.6°時I=0，當2θ小于41.9°且2θ>43.1°時幾乎沒有110B2。但對于44 J/mm3樣品，在110B2峰值的左側，在39.6°（020B19′峰）和41.6°之間，強度沒有降至零（背景水平）。在右側，強度在42.8°之后直到45.5°之后才降至零。盡管由于XRD樣品尺寸較小，44 J/mm3樣品中B2的衍射峰比粉末樣品的峰小得多。11 B19′，對于110B2峰左側的B19′為41.4°，以及111B19′在110B2峰右側的44.9°，因此導致了范圍在39.6°-41.6°和42.8°-45.5°的2θ的高于零的強度值。因此，在44J/mm3樣品中存在少量B19′相。

在85J/mm3樣品圖案中（圖5中的藍色），也可以認為存在少量B19′相。這是基于020B19′和111B19′的低強度峰，以及模式中111在（2θ=）41.4°和002在43.9°處的非零強度，類似于已經解釋過的44J/mm3樣品模式中存在的非零密度。然而，85J/mm3樣品中B2的衍射峰在強度上與44J/mm3樣本中的衍射峰不同。對于85J/mm3樣品圖案中的110B2，強度大約是44J/mm3樣本圖案中強度的兩倍。歸一化后，85 J/mm3樣本模式中200B2的I/Io比44 J/mm3采樣模式中200B2的I/Io高出~80%。另一方面，在85J/mm3的樣本圖案中沒有檢測到211B2。在鎳鈦LPBF樣品的平行于BD的表面上進行的XRD圖譜中，211B2的峰值強度接近于零。另一方面，在使用電子束PBF[15]制備的鎳鈦諾LPBF樣品的垂直于BD的樣品表面上進行的具有XRD的圖案中，不存在211B2。在85J/mm3樣品的圖案中211B2峰的缺失可能是由于平行BD平面中110和200的可能的雙重紋理造成的。

上述結構分析表明，使用44至85J/mm3的E值，當前起始成分為50.5at%Ni的鎳鈦的LPBF僅對結構產生輕微影響。這是盡管在E范圍的高E值下Ni的損失為0.56at%。大部分保持奧氏體的樣品的結構表明，具有合適起始Ni含量的鎳鈦的無缺陷LPBF適合于制造支架。這是因為，室溫下鎳鈦諾支架的結構需要為奧氏體，才能實現支架植入所需的A → M 誘導超彈性。

使用低激光功率但接近完全致密的LPBF條件（E=44J/mm3），發現0.36at%的Ni損失。使用足夠高的E（85 J/mm3）條件，從而形成小孔，檢測到Ni的損失為0.56at%。因此，對于無缺陷LPBF，預計Ni損失為0.4–0.5at%。較高的（93%）E條件導致熔化量增加67%，但由于激光光斑尺寸恒定，熔化深度的增加大于寬度的增加。這與所確定的表面積與熔體體積的比率一致，該比率隨著E從44增加到85J/mm3而從2.7減少到1.9。因此，當E增加93%以導致熔體體積增加67%時，Ni損失比67%高55%，盡管E的增加已經導致蒸發誘導的鑰匙孔熔化模式的開始。通過SEM/EDS檢測到含有50.5at%Ni的粉末是完全奧氏體的，盡管檢測到馬氏體相的存在，但LPBF的結構基本上保持奧氏體。XRD數據表明，在足夠高的E LPBF期間，生長取向（2 0 0）和（1 1 0）是雙重優選的。
