之前提到過用Cr3C2粉末降低激光粉末床熔合高熵合金裂紋敏感性。在本期內容中，Cr3C2用于減少AISI H13工具鋼的裂紋，不過重點不在這。為了讓兩種粉末混合更均勻，德國萊布尼茨交互材料研究所、亞琛工業大學、馬斯特里赫特大學的研究者采用果膠作為粘合劑制備混合粉末。

先前研究表明，用少量 Cr 3 C 2改性 AISI H13可以降低合金的熱裂傾向。然而，在構建板上觀察到與粉末混合物中不同粒徑相關的顯著化學梯度。這種影響導致需要一種原料制備技術，以消除粉末混合物中與粒度相關的分離效應。

一種方法是，使用聚乙烯醇 (PVA) 作為粉末粘合劑，大顆粒吸附小顆粒，實現衛星化。本研究首次采用果膠替代PVA。平均粒徑為 5 μm 的Cr 3 C 2碳化物通過果膠與較大的 AISI H13 鋼顆粒（平均粒徑為 45 μm）結合，并用于LPBF。研究中還用PVA制備了相同的合金粉末作為對比。

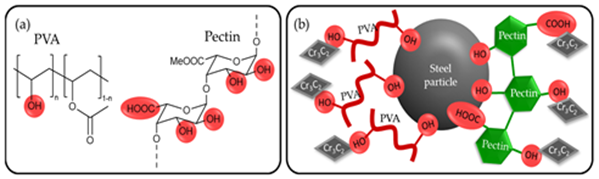

PVA和果膠的化學結構如圖1a所示。粘合劑的官能團對粉末顆粒的概念化配位如圖1b所示。用于LPBF的合金粉末是在AISI H13 中添加 5.0 wt.% 的Cr 3 C 2。不同粘合劑對粉末原料及其加工性能的影響是本研究的主題。

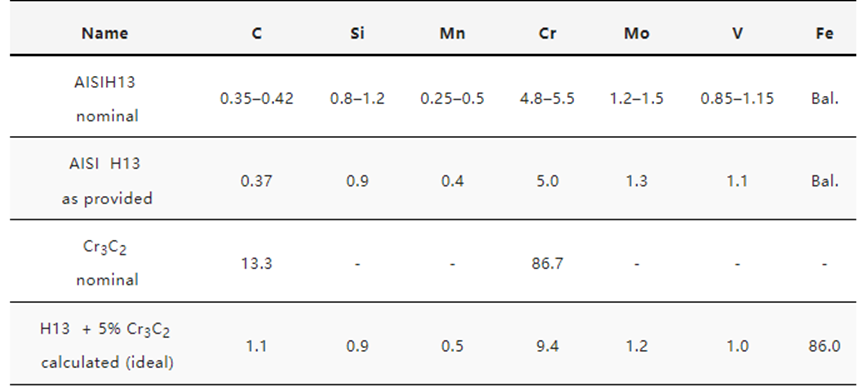

表 1. 混合組分的標稱組成，混合粉末的計算理論組成 [wt.%]

衛星化過程如下：首先，在室溫下將 25.0 g粘合劑（2 wt.%，果膠或 PVA）溶解在 1000 mL 去離子水中。然后，將 1162.5 g 鋼粉 (93 wt.%) 和 62.5 g 碳化物粉末 (5 wt.%) 添加到溶液中。將懸浮液混合 20 分鐘，然后使用噴霧干燥器進行噴霧干燥：T in = 160 °C，T out = 75 °C，PN2= 5 bar，VN2= 473 L/h，Vfeed= 1 L/h。以65％的收率獲得原料粉末。

使用LPBF設備制作顯微結構分析和硬度測試的樣品。基板預熱溫度為500 °C。曝光點距離50 μm，曝光時間 60 μs，掃描速度 833 mm/s。激光功率 160 W，掃描間距 0.1 mm，層厚30 μm。體積能量密度64 J/mm3。

應用寬度為 2.7 mm 的條紋掃描策略，每個條紋的側面重疊 0.1 mm。在條紋內，以之字形圖案進行曝光。每層方向旋轉90°。

進行QCM-D實驗以提供兩種候選粘合劑的吸附能力的直接比較。在QCM-D測量中，通過石英晶體諧振頻率的偏移來測量表面上的質量變化。工作原理示意圖如圖2a所示。吸附導致更高的面質量密度，將共振頻率轉移到更低的值。當傳感器的激勵停止時，記錄到信號的衰減，與耗散D相關，這提供了關于吸附層柔軟度的信息（圖2a）。對于PVA和果膠這兩種粘合劑溶液中的每一種，在鋼和碳化鉻傳感器上分別進行實驗。

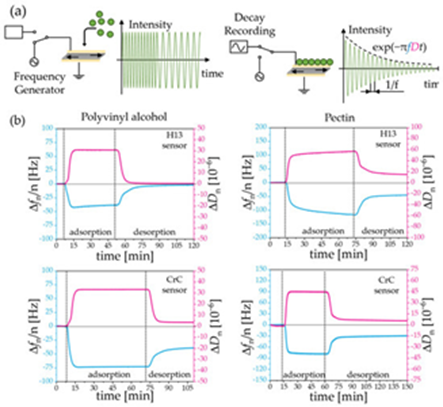

圖2:（a） QCM-D原理：激發共振石英晶體，然后記錄頻率變化Δf和耗散變化ΔD，作為每個循環的能量損失。表面上的質量吸收導致頻率降低，而粘性膜的吸附導致耗散增加。（b）使用AISI H13工具鋼（頂部）和碳化鉻（底部）傳感器表面材料的聚乙烯醇和果膠在25°C下通過QCM-D實時改變頻率Δfn和耗散ΔDn。每次測量由三個階段組成：在水中的平衡、用粘合劑溶液（2.5%（w/v））的吸附和通過用水沖洗的解吸，用虛線標記。

PVA和果膠對鋼和碳化鉻傳感器的頻率變化Δf和色散ΔD隨時間的依賴性分別如圖2b所示。將溶劑改為粘合劑溶液后，由于溶液粘度的增加以及粘合劑對傳感器的吸附，Δf降至較低的值。PVA在鋼和碳化物上的吸附以及果膠在碳化物上的吸收在不到15分鐘后達到平衡狀態。這一觀察結果表明粘合劑在金屬表面上的吸附已經完成。果膠在鋼表面的吸附較慢，因?yàn)榧词乖谑褂谜澈蟿┤芤?/span>1小時后也沒有達到平衡狀態，如Δf的持續增加所示。由于最大的增加發生在最初的15分鐘內，因此以下原料制備將只進行15分鐘，以避免鋼材腐蝕。當粘合劑溶液再次用純水交換時，解吸在大約15分鐘內發生，直到Δf保持恒定值，除H13鋼表面的PVA外，不會恢復到其原始值。因此，PVA在鋼上的吸附似乎是完全可逆的。與此相反，果膠對這兩種表面都有持久的表面涂層，因此更適合衛星發射過程。由于聚合物溶液的粘彈性不同，吸附的定量比較是不可能的，并且定制傳感器的材料常數是未知的。

根據先前的結果，在噴霧干燥之前將懸浮液混合15分鐘，以確保粘合劑在鋼和碳化物上的吸附。在噴霧干燥過程中，溶解在溶劑中的粘合劑吸收到粉末表面。噴霧干燥原料的測量FT-IR光譜定性地證實了原料中存在粘合劑，因?yàn)樵现幸灿^察到了相應粘合劑的所有特征IR吸收帶（圖3a）。

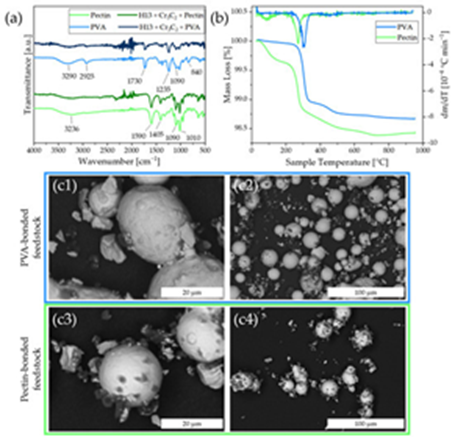

圖3。（a）果膠、PVA和干燥后的混合粉末的FT-IR光譜。（b）兩種粉末原料的TGA和DTG曲線。（c1–c4）SEM圖像顯示了粘合劑和碳化物在鋼表面的定位（BSE，15 kV）。

兩種粉末原料的熱重分析（圖3b）顯示了有機材料的熱分解。主要分解溫度與DTG曲線的最小值相關（圖3b），果膠為270°C，PVA為305°C。氣體分解產物的相應FT-IR光譜（圖S1）顯示了果膠結合合金在260°C的溫度下的強烈信號，這與CO2的釋放有關，但由于分解產物流向FT-IR氣體分析儀，溫度值略有變化。相比之下，PVA樣品在其主要分解溫度下沒有顯示出任何強烈的IR信號，如圖S1中的IR強度圖所示，這表明粉末配方中的分解產物揮發性較小。當水在100°C以下蒸發時，粘合劑含量是根據從100°C到950°C的重量損失計算的，PVA和果膠的重量損失分別為1.3%和1.4%。

掃描電子顯微鏡用于鋼顆粒上添加的碳化鉻和粘合劑的可視化（圖3c）。SEM圖像顯示，對于兩種原料，碳化物顆粒粘附在鋼顆粒的表面上。

在鋼顆粒的表面，可以看到球形和蘑菇帽狀的果膠顆粒，在BSE圖像中可以看到深色顆粒（圖3c），并通過SEM EDS測量得到證實，而PVA顯示的這些顆粒較少。報道稱，聚合物的噴霧干燥可根據工藝溫度產生不同的顆粒形態，從球形顆粒到蘑菇帽狀和葡萄干狀外觀。

由于許多碳化物位于看不到粘合劑的鋼顆粒表面，對于PVA來說，預計沉積在鋼和碳化物顆粒表面的薄膜是碳化物和鋼成功粘附的原因。對于果膠，發現更多的團聚體為球形和蘑菇帽狀顆粒。在未來的實驗中果膠濃度的降低可能會減少聚合物團聚體的形成，并導致粉末的涂層更加均勻。

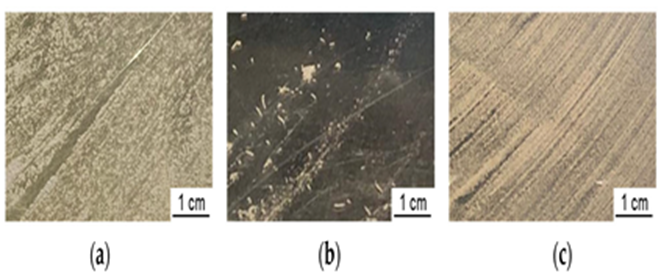

圖 4.不同預熱溫度的基板鋪粉情況：( a ) 基板 20 °C ， PVA 粘合合金，( b ) 500 °C， PVA 粘合合金， ( c ) 500 °C，果膠粘合合金。

圖 4顯示了在鋪第一層粉末后基板的圖像?？稍谑覝叵聦?/span> PVA 粘合合金施加到基板上?？梢杂^察到輕微的附聚。在 500 °C 時，PVA 粘合合金無法應用到基板上。原料顯示團聚趨勢，不均勻。果膠粘合合金可以在 500 °C 下涂敷到基板上，并且沒有觀察到結塊。

由于 PVA 粘合合金不能在高溫下鋪粉，因此僅使用果膠粘合合金。圖 5a中描繪了組合樣本。標本呈深灰色，而不是通常的金屬銀色。樣品的氧含量測定為 978 ± 221 ppm。

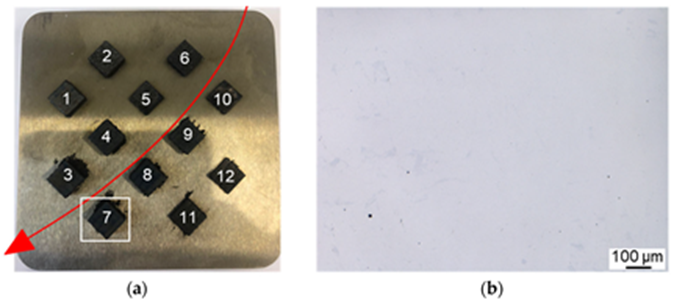

圖 5. ( a ) 具有 12 個組合試樣的基板，粉末應用方向由紅色箭頭指示。( b ) 樣品 7 微觀結構的未蝕刻 LOM 圖像，顯示出高密度且無裂紋。

試樣 7 顯示出最佳的相對密度，沒有熱裂紋，因此進行了更詳細的分析。此外，還提供了不含粘合劑的參考樣品的結果。并且可以與不含聚合物粘合劑且具有相同工藝參數的相同合金的加工進行比較。樣品的相對密度>99.9%。在圖 5b的微觀結構中可以明顯看到一些小孔。

表2中提供了果膠結合合金的樣品7與沒有粘合劑的相同處理的樣品7相比的光學發射光譜（OES）測量。含有粘結劑的合金的Cr和C含量較高，表明試樣中碳化物的比例較高。在沒有粘合劑的情況下，基板上的化學梯度是顯著的。在非衛星樣本集中觀察到7.1-8.5%Cr的變化。衛星原料內的變化較小；測量了6個樣品，Cr含量在8.9-9.7%之間（平均9.2%）。樣品7的Cr含量為9.3，接近預期的計算成分。測得的來自衛星原料的樣品的Cr含量更接近理想成分。

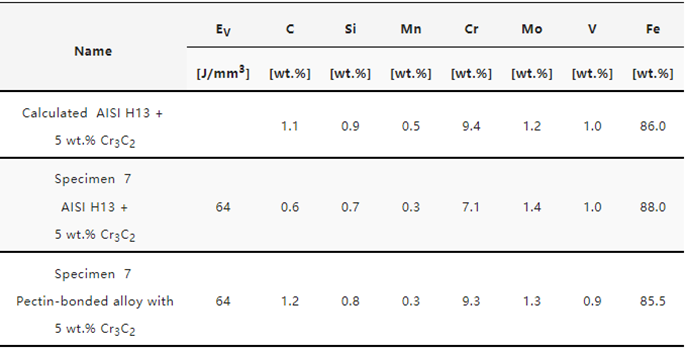

表 2. 樣品 7 的化學成分，用 64 J/mm 3處理，通過果膠結合合金和 AISI H13 與 5 wt.% Cr 3 C 2的常規粉末混合物的 OES測定。

為了評估衛星化工藝對微觀結構的影響，比較了兩個成分和工藝參數幾乎相同的樣品：果膠結合合金的樣品7和原料中含有13wt.%Cr3C2的AISI H13的簡單粉末混合物的樣品7，其中只有一小部分被整合到樣品中。該試樣先前被計算為含有5.4wt.%的Cr3C2。由于粉末混合物中的偏析現象，Cr3C2的其余部分在刮粉過程中損失。表3列出了待比較樣品的成分。

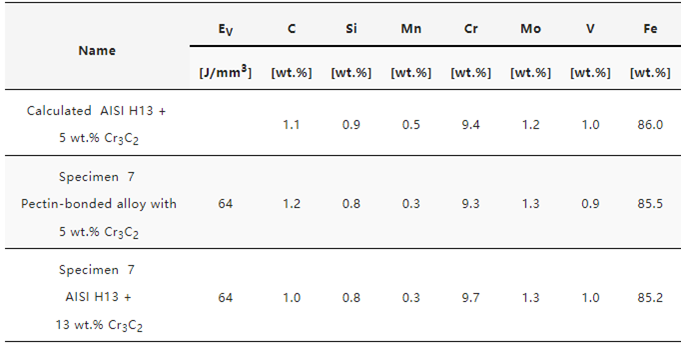

表3。用于微觀結構分析的兩個樣品的化學成分的比較，在原料中使用和不使用粘合劑，并與計算的理想成分進行比較。

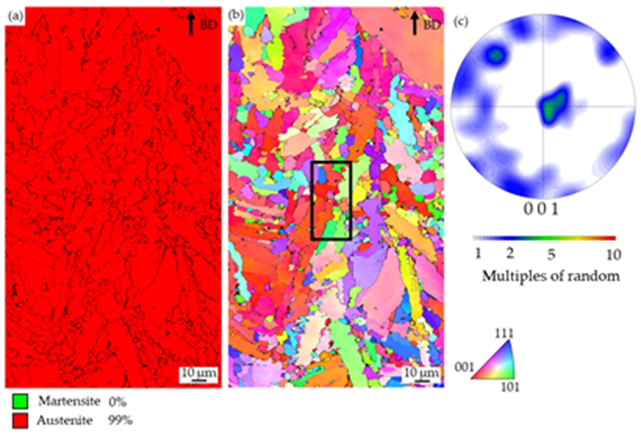

圖6。（a）具有5wt.%Cr3C2的果膠結合合金的試樣7的相分析，（b）IPF圖，（c）對應極圖。在中，需要進一步詳細分析的區域用黑框標記。

EBSD 測量顯示果膠結合合金試樣 7 的微觀結構為完全奧氏體，如圖6a所示。參考樣品的馬氏體含量為 43 vol.%。

從圖 6b中的 IPF 圖中很容易區分的晶粒顯示出不均勻的晶粒尺寸。觀察到一些柱狀晶粒已經生長在幾個處理層 (d = 30 μm) 上。極圖顯示晶粒的優選取向。然而，也存在許多小晶粒，觀察到的紋理低于之前在純 AISI H13 中觀察到的。在大顆粒內，例如在右上角，顏色編碼中的不同陰影表示顆粒內的一些方向差異，可能是由扭曲引起的。奧氏體晶粒內的變形可由晶粒內的樹枝狀凝固引起，并伴有輕微的化學偏析。為了更詳細地分析變形，對晶界取向進行了評估。30.3% 的晶界是 < 15°的小角度晶界，而 69.7% 是大角度晶界。小角度晶界通常與位錯密度增加有關，導致（亞）晶粒之間的取向差。

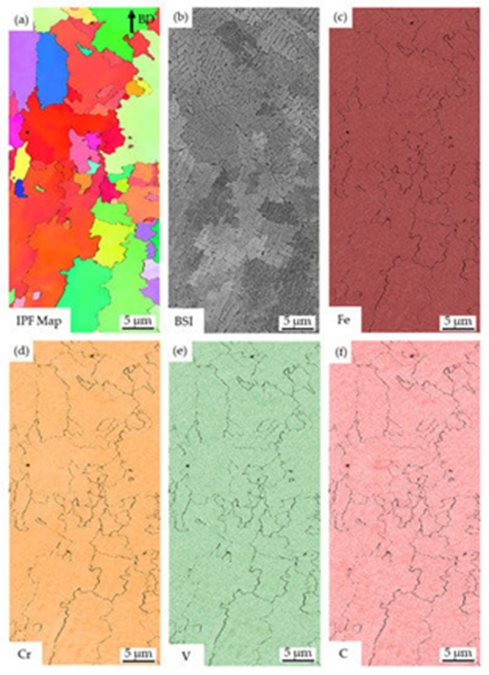

圖 7. ( a ) 微結構內較小部分的 IPF 圖，( b ) 相關的 BSI。( c ) Fe 圖、( d ) Cr 圖、( e ) V 圖和 ( f ) EDS 掃描的 C 圖揭示了均勻的化學成分，在枝晶間區域具有輕微的 Cr、V、C 偏析。

圖 7中顯示了對圖 6中標記區域的更詳細分析。IPF 圖與 BSI 相關（圖 7b）。BSI 中的對比主要是由晶粒取向的差異造成的。微觀結構的 EDS 圖揭示了合金元素的非常均勻分布。沒有發現 Cr 和 C 顯著富集的區域。與枝晶凝固相關的輕微偏析是明顯的（例如，在底部晶粒中）。碳化物形成元素 Cr、V、C 在枝晶間區域富集，而在這些區域出現的 Fe 略少。

通過 QCM-D 研究了兩種粘合劑的時間分辨吸附，揭示了果膠對鋼和碳化鉻的有效結合。通過將粘合劑水溶液與鋼粉和添加的碳化物一起噴霧干燥，成功地制造了衛星原料。噴霧干燥工藝為大規模生產提供了巨大的機會。事實上，在配方中發現了游離粘合劑顆粒，它們沒有與鋼或碳化物顆粒結合，這表明粘合劑含量可以進一步降低。通過 TGA 研究了兩種粘合劑的熱分解，結果表明 PVA 的分解溫度高于果膠。

粉末特性及其對基板的適用性取決于溫度。在升高的溫度下，PVA 粘合合金顯示出顯著降低的流動性和強烈的團聚。這可能是由于 PVA 與果膠相比熔化所致，果膠在高溫下會發生多次分解反應。雖然 PVA 粘合合金的LPBF加工由于鋪粉困難，但果膠粘合合金的粉末足以在高溫下通過激光進行曝光。

盡管試樣 7 位于傾斜長度的末端，但試樣中的成分與理想混合合金的預期成分非常吻合。不含粘合劑的樣品 7 與理想成分的偏差最大。這些比較表明，使用衛星原料的鋪粉過程明顯更穩定，并且可以通過使用衛星技術進行原料制備來降低化學梯度。升高的底板溫度不會對粉末打印過程中的粉末結合產生負面影響。然而，FTIR 光譜中確定的果膠分解預計也會在將粉末應用到粉末床上后發生。與簡單的粉末混合物相比，在高溫下粘合劑的分解很可能是衛星原料中觀察到的碳含量增加的原因。

使用的LPBF處理參數非常適合處理衛星原料和生產的低孔隙率樣品。眾所周知，在加工工具鋼時，微觀結構中會出現裂紋，但在本研究中并不明顯。此外，試樣微觀結構內的化學均勻性很高。Cr 3 C 2顆粒完全熔化，熔池內的對流導致穩定的原位合金化過程。如果能量輸入太低，對流將不足以使熔體完全均勻化，并且會出現微觀結構梯度，并通過 EDS 測量顯示出來。

表3中的三種成分非常相似，但所得微觀結構在殘余奧氏體含量方面存在顯著差異。在該合金體系中，碳對馬氏體轉變溫度的影響最大。C 含量的微小變化會在很大程度上影響奧氏體含量。與沒有粘合劑的參考試樣相比，果膠粘合合金的微觀結構顯示出明顯更多的奧氏體。奧氏體晶格結構中的間隙碳增強了其穩定性。與來自簡單粉末混合物的樣品相比，果膠粘合樣品的碳含量更高。由于果膠是一種有機粘合劑，因此碳的富集可能與在衛星粉末原料的LPBF加工過程中殘留的粘合劑被整合到微觀結構中有關。這些濃度的額外碳不會對合金在所選LPBF參數中的可加工性產生負面影響。但是，應監測粘合劑含量，最好減少粘合劑含量，以減少對獲得的微觀結構的影響。參考樣本的硬化熱處理已證明足以將大的奧氏體含量轉變?yōu)轳R氏體。今后將對現有合金進行驗證。如果保持淬透性和可加工性，合金中的碳含量略有增加可能是可以接受的。碳甚至可能對工具鋼合金的硬度和強度產生積極影響。

相關論文標題

Novel Pectin Binder for Satelliting Carbides to H13 Tool Steel for PBF-LB Processing

相關鏈接

https://doi.org/10.3390/ma16103649
