鋁合金作為航天飛機的主要結構材料，被廣泛應用于航天器蒙皮、螺旋槳、油箱和起落架支柱等關鍵部位。2XXX系以銅為主要合金元素的鋁材，以其高強度、高耐熱和良好的加工性能，被主要用來生產大型飛機蒙皮構件。2XXX系鋁材暴露在空氣中在表面會自然形成一層不均勻且非連續的氧化薄膜，在構件重新涂裝、焊接前必須徹底清除，否則會影響涂層結合力、焊縫質量。目前對于軋制的鋁合金件一般用鉻酸、硫酸、氫氟酸的混合液來去除表面的氧化膜，而壓鑄件一般采用硝酸去除為主，但化學清洗方法需要人工參與，而且對環境造成污染，清洗質量也很難保證。近年來，激光清洗因其廣泛的適用性、加工的精確性以及清洗過程的環保性，已經成為清洗技術的主流方向之一，被廣泛應用于焊接前后、表面涂層去除的工業環節。基于此，用激光清洗作為2XXX系鋁合金噴涂、焊接前的處理方法是一種有效手段。

山東產研強遠激光科技有限公司利用自主研發大能量脈沖固體激光清洗機對航空航天系2024鋁合金進行噴涂前清洗。通過對清洗后鋁合金試樣表面的SEM及EDS分析，研究了不同激光能量密度下鋁合金的清洗效果。對清洗后的鋁合金試樣進行殘余應力及硬度測試，并進行摩擦磨損實驗。實驗結果表明，激光清洗可以有效去除2024鋁合金表面的雜質及氧化物。激光清洗可以提高2024鋁合金表面的摩擦磨損性能，且隨著能量密度的升高而提升。激光清洗可以使2024鋁合金表面產生一層硬化層，與此同時表面會產生參與拉應力。本文通過對激光清洗后鋁合金的組織和力學性能的研究，以期為激光清洗在航空航天領域的大規模應用提供參考。

1、 實驗流程

1.1 實驗材料

實驗材料采用航空航天用2024鋁合金，其化學成分表如表1所示，試樣大小為40mm′40mm′5mm。

表1 2024鋁合金的化學成分

1.2 激光清洗實驗

實驗設備采用Nd:YAG脈沖固體激光清洗設備(QYCL-SP200，山東產研強遠激光科技有限公司，聊城，中國)。激光清洗設備的示意圖如圖1所示，激光器的主要參數如表2所示。由Nd:YAG晶體棒作為激光器工作物質，通過光纖耦合輸出，通過控制系統使激光清洗頭在工作臺上移動從而完成清洗。整個清洗過程通過水冷裝置進行散熱。在本實驗中，清洗速度設定為5mm/s，脈沖頻率為8kHz，光斑搭接率為30%。激光的能量密度與激光器的平均功率成正比，通過控制激光器的平均功率改變激光能量密度。設定能量密度分別為8.5J/cm², 10.5J/cm², 12.5J/cm²，實驗后利用SEM及EDS分析 (JSM-7610F, JEOL, Tokyo, Japan) 對清洗后的試樣進行分析，從而研究清洗的效果。

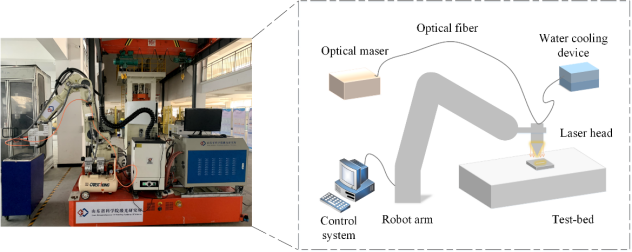

圖1 激光清洗設備的示意圖

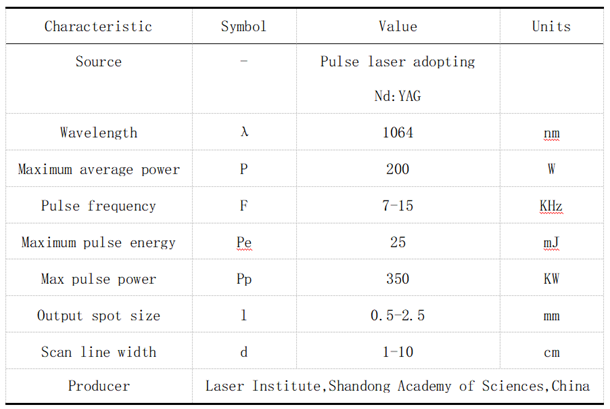

表2 激光器的主要參數

2．結果與討論

2.1 激光清洗后鋁合金的表面形貌

圖2為不同能量密度下激光清洗AA2024鋁合金的表面形貌，其中為宏觀形貌：a1-未清洗,a2-8.5J/cm²,a3-10.5J/cm²,a4-12.5J/cm²；（b）為微觀形貌：b1-未清洗，b2-8.5J/cm²,b3-10.5J/cm²,b4-12.5J/cm²。從宏觀形貌可以看出，未清洗的鋁合金表面存在著明顯的黑色雜質顆粒。隨著激光能量密度的不斷提高，雜質逐漸被清除，鋁合金表面明顯變得光亮起來，證明大量表面污染物被去除。

從微觀形貌可以看出，未清洗的鋁合金表面有很多白色的氧化物。當能量密度達到8.5J/cm²時，鋁合金表面產生了疑似熱氧化的白色斑點，分析是由于能量密度較小，激光脈沖的沖擊振動作用不能使表面雜質去除，此時作用于工件表面污染物的只有熱量，所以形成很多白色的氧化物。當能量密度達到10.5J/cm²時，鋁合金表面白色的氧化物大大減少，表面趨于平整，殘留少量不明顯的凹坑結構，這是由于激光脈沖的沖擊力與鋁合金表面的反沖力共同作用形成的^[21]。當能量密度繼續提高到12.5J/cm²，脈沖的沖擊振動效應及熱輸入增大，凹坑周圍開始出現白色小圓點，分析這是由于熱輸入增大在凹坑周圍形成了新的氧化物。

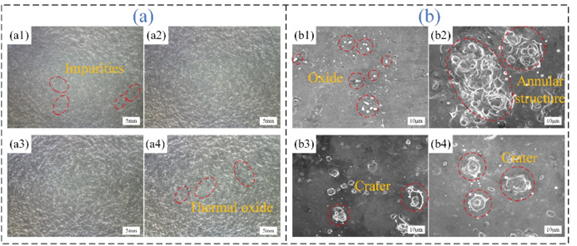

圖2 不同能量密度激光清洗鋁合金的表面形貌宏觀形貌：a1-未清洗,a2-8.5J/cm²,a3-10.5J/cm²,a4-12.5J/cm²;(b)微觀形貌：b1-未清洗，b2-8.5J/cm²,b3-10.5J/cm²,b4-12.5J/cm²

^{圖3為整個清洗過程的流程圖。結合表面形貌和流程圖對清洗過程進行進一步分析。未清洗時鋁合金表面鋁元素含量為53.5%，碳元素含量為38.0%，氧元素含量為3.7%。此時表面含有較多雜質。當能量密度達到8.5J/cm2時，鋁元素含量提升到80.9%，碳元素下降到6.3%，氧元素提高到6.5%。此時鋁合金表面的雜質大部分已經被去除，但其表面環形結構的周圍存在著較多的氧化物，使得氧元素含量發生上升。這時處于欠清洗狀態。當能量密度達到10.5J/cm2時，鋁元素的含量進一步提升到83.2%，氧元素下降到最低點2.8%。這時，鋁合金表面環形結構消失，表面最為平整，為最佳清洗狀態。當能量密度提升到12.5J/cm2時，表面各元素?zé)o明顯變化，氧元素含量略有提高。此時鋁合金表面由于激光光斑作用的凹坑周圍發生熱氧化，使得氧元素含量發生再次提高，為過度清洗狀態。}

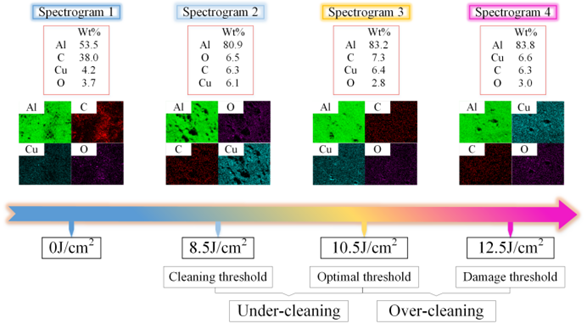

圖3 清洗過程流程圖

2.2激光清洗后的摩擦磨損性能

圖4為不同能量密度下各試樣的磨痕形貌：a1-未清洗, a2-8.5J/cm², a3-10.5J/cm², a4-12.5J/cm²。圖5為不同能量密度下各試樣的摩擦系數：a-摩擦系數，b-平均摩擦系數。從圖4及圖5我們可以得出在能量密度為0J/cm²、8.5J/cm²、10.5J/cm²、12.5J/cm²時各試樣的磨痕深度分別為0.12mm、111μm、86μm、0.13mm，各試樣的平均摩擦系數分別為0.3388、0.3201、0.3349、0.3197。未清洗時的試樣表面附著著雜質與氧化物，表面較為粗糙，因此磨痕深度和平均摩擦系數均為最大值。當能量密度為8.5J/cm²時，試樣表面的雜質和氧化物基本被去除。但是其表面存在的環形結構增大了摩擦阻力，導致摩擦系數略有降低，磨痕深度減小，此時鋁合金表面的抗磨性產生了提高。當能量密度達到10.5J/cm²時，鋁合金表面最為平整且氧化物最少，清洗效果為最佳狀態。此時試樣的磨痕深度最淺，但是平均摩擦系數相比8.5J/cm²時產生了提高，我們初步猜測可能是硬度下降而導致。當能量密度達到12.5J/cm²時，試樣的磨痕深度發生了顯著增加，而平均摩擦系數產生明顯下降。此時鋁合金發生了熱氧化，表面有一層新的氧化膜。新生成的氧化膜的粘附力較低，導致磨痕深度升高。而其平均摩擦系數產生下降的原因是由于硬度提高造成的，這在本文之后的實驗討論中會得到解釋。綜上所述，激光清洗可以提高鋁合金表面的耐磨性能，在12.5J/cm²時效果最佳。

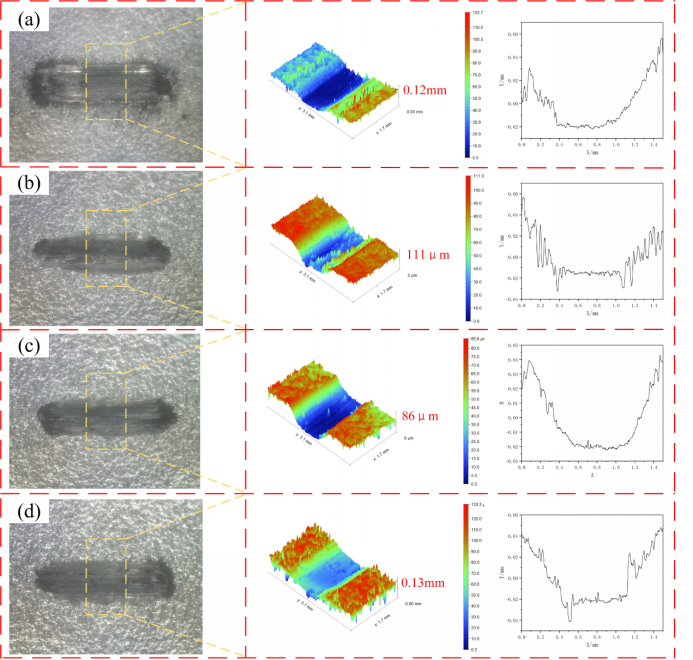

圖4不同能量密度下各試樣的磨痕形貌：a-未清洗,b-8.5J/cm²,c-10.5J/cm²,d-12.5J/cm²

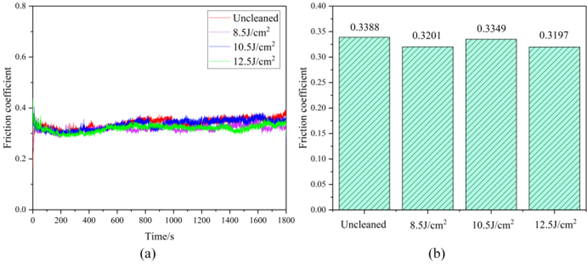

圖5 不同能量密度下各試樣的摩擦系數：a-摩擦系數，b-平均摩擦系數

2.3激光清洗后的力學性能

金屬材料表面微觀組織的改變會影響其力學性能，因此我們研究了激光清洗對鋁合金表面顯微硬度和殘余應力的影響。圖6（a）為不同能量密度下各試樣的顯微硬度值，圖6（b）為不同能量密度下各試樣的殘余應力值。從圖6（a）可以看出，未清洗時鋁合金表面的顯微硬度值為137.97HV，在激光能量密度為8.5J/cm²,10.5J/cm², 12.5J/cm²時，清洗后鋁合金表面的顯微硬度分別為119.96HV、136.82HV、174.47HV。在能量密度為8.5J/cm²和10.5J/cm²時，鋁合金的表面硬度要比未清洗時要低，當能量密度達到12.5J/cm²（過度清洗）時，其表面硬度發生了明顯提高。圖7為激光清洗后鋁合金表面硬度強化原理圖，當激光光斑作用到鋁合金表面時，由于脈沖激光的沖擊效應，會在表面形成凹坑，受沖擊壓力的影響，凹坑內部形成微強化層，在欠清洗狀態時，鋁合金表面大多為環形結構為主，硬度略有下降。當達到過度清洗狀態時，鋁合金表面生成大量的凹坑，凹坑的均勻分布使得試樣表面整體形成了一層強化膜，使硬度明顯提高。

金屬表面的殘余應力是能夠反映材料基本強度和塑性指標之一，從圖6（b）可以看出，未清洗時鋁合金表面的殘余應力值為7.06Mpa，在激光能量密度為8.5J/cm²、10.5J/cm²、12.5J/cm²時，清洗后鋁合金表面的殘余應力值分別為41.9Mpa、79.93Mpa、59.16Mpa。激光清洗后鋁合金表面殘余拉應力發生了顯著提高，由之前鋁合金表面的組織變化可以分析得出，當高能量的激光光斑照射到鋁合金基體時，表面的氧化膜產生破裂及熱氧化，此時表面的殘余應力會發生重組，從而導致殘余拉應力的產生[22]。綜上所述，在適當?shù)募す夤に噮?shù)下，激光清洗可以略微提高鋁合金表面硬度，但是會造成殘余拉應力的產生。

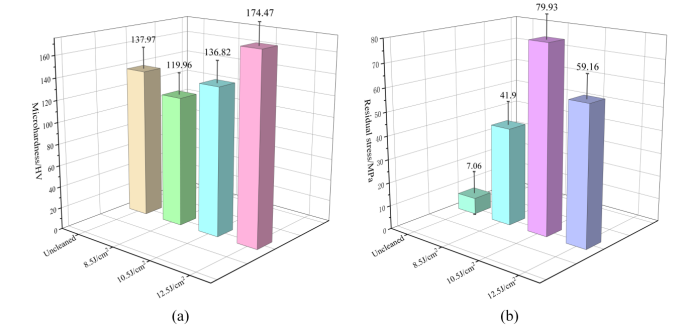

圖6 (a)不同能量密度下各試樣的維氏顯微硬度，(b)不同能量密度下各試樣的殘余應力

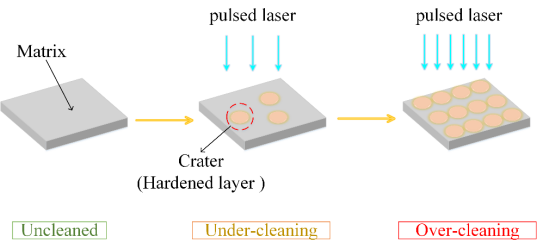

圖7 鋁合金表面硬度強化原理

山東產研強遠激光科技有限公司作為山東省科學院激光研究所、山東省產業技術研究院、山東山科控股集團有限公司股權投資企業，專注于激光清洗/焊接設備研發、生產、銷售及綜合解決方案的高科技創新企業。公司牽頭制定了航天領域激光清洗團體標準T/YH1024-2022《運載火箭鋁合金材料焊接前表面激光清洗檢驗方法》、T/YH1025-2022《熱控涂層激光精密成型試驗方法》，標準的發布實施可填補國內標準體系在此領域的空白，樹立起具有權威性的行業參照。

公司已通過ISO9001質量管理體系認證、ISO14001環境管理體系認證、ISO45001職業健康安全管理體系認證，歐盟CE認證，獲得3 A級質量服務誠信企業資質。公司具備激光設備系統設計、集成能力，可實現各種應用場景自動化操作，針對不同客戶應用需求，定制設計、開發出移動式清洗/ 焊接平臺、龍門式激光清洗/ 焊接成套生產線，已攻克大幅面、自動化、高精度的協同運動技術，解決行業激光焊接、清洗難題，開發設備指標、性能達到國內優秀水平，多項重大研究成果填補國內空白。

文獻：The Surface Properties of an Aviation Aluminum Alloy after Laser Cleaning[J]. Coatings Volume 12, Issue 2. 2022. PP 273-273
