OTOMcomposite（荷蘭恩斯赫德）是一家初創公司，為自動纖維鋪放 (AFP)、激光輔助膠帶鋪放 (LATP) 和激光輔助膠帶纏繞 (LATW) 技術提供工程服務和軟件。LATP 和 LATW 是生產先進熱塑性復合材料部件的有前途的制造技術（參見LATW 的挑戰）。該過程的主要要素如圖 1 所示。（有關詳細信息，請參見“干纖維鋪放：超越極限”）。

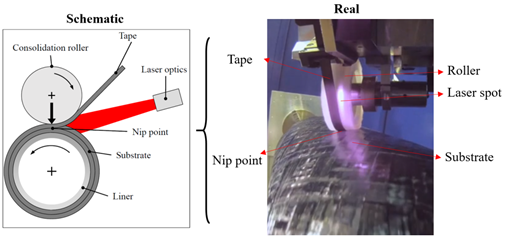

激光輔助絲錐放置 LATP 工藝的示意圖和照片

圖 1.激光輔助膠帶放置 (LATP) 和膠帶纏繞 (LATW) 工藝的主要元素。照片來源：Amin Zaami 等人的“IV 型壓力容器連續激光輔助相鄰環箍纏繞過程中的溫度變化”。阿爾。

當纖維增強預浸帶被“原位”加固時，可以在這些過程中實現全自動單步制造，這可以降低生產成本并消除后加固或固化步驟。盡管這些制造技術具有優勢，但要預測和控制該過程仍是一項艱巨的任務，包括層壓溫度、熱塑性基質的結晶度、殘余應力和整體質量。這些受激光照射和反射（參見下面的圖 2）、局部工具幾何形狀、實現的固結和特定工藝參數的影響。

OTOMcomposite 在 LATP 和 LATW 期間徹底分析過程溫度的重要能力中發揮著重要作用，這對于最終的零件屬性和性能至關重要。

• AmbliFibre 項目后的軟件開發

在歐盟資助的 ambliFibre 項目中，特溫特大學開始為 LATW/LATP 過程開發基于模型的在線過程控制。與弗勞恩霍夫生產技術研究所（IPT，德國亞?。┟芮泻献?，在該項目期間/之后發布了 20 多篇科學出版物。2017 年，Amin Zaami 博士看到了為 LATP/LATW 工藝生產商業工具的潛力，并開始開發 OTOM（光熱優化模型）工具，該工具結合了高級有限元建模 (FEM) 和光線追蹤。

光線追蹤是一種在 AFP 過程中追蹤光的路徑并模擬其與物體相遇效果的技術。光線追蹤光學模型提供了來自 AFP 激光器的熱通量邊界條件，用于有限元分析。與 AFP 控制軟件（通常不關注粘合/加熱階段，而僅關注定位和速度控制）結合使用時，OTOM 可以更快地優化熱塑性復合材料部件的加工和性能。

• 用 4.0 數字化制造取代反復試驗

據說 OTOM V.1.20 軟件消除了 LATP/LATW 過程中的試錯階段。根據產品的復雜程度，吞吐量可以提高數百個百分點，特別是對于新產品開發 (NPD)。這反過來又顯著減少了設計、檢驗試驗和工藝參數優化所需的時間。

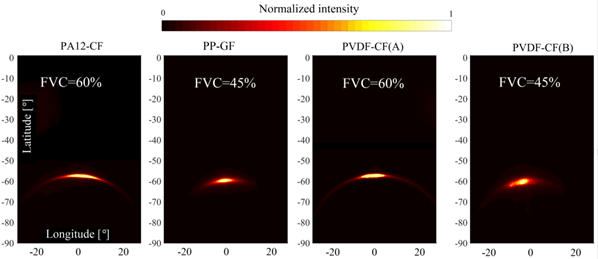

                                    預浸帶的激光反射照片
圖 2.激光與預浸帶相互作用導致的各向異性反射。照片來源：Amin Zaami 等人的“用于激光復合制造的纖維增強熱塑性膠帶的光學表征”。阿爾。

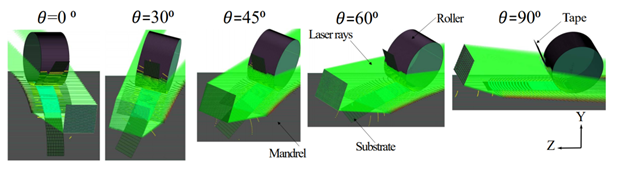

LATP 和 LATW 模擬中不同的激光照射幾何形狀

圖3 。不同的激光照射幾何形狀。圖片來源：“激光輔助膠帶纏繞的 3D 數值建模……”作者：Amin Zaami 等。阿爾。

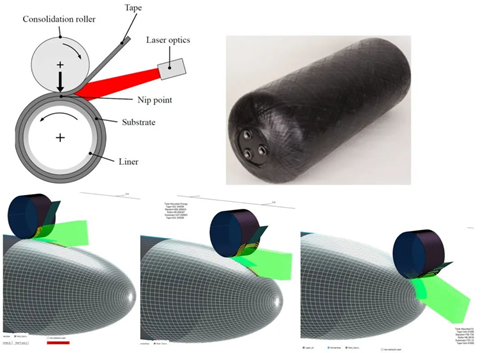

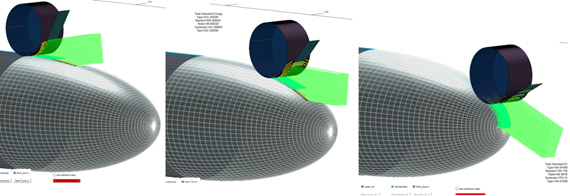

LATP 和 LATW 模擬中幾何變化的基底曲率
圖。4 . 幾何變化的基材曲率。圖片來源：“復合材料壓力容器激光輔助膠帶纏繞的新工藝優化框架：控制非穩態粘合溫度”，作者：Amin Zaami 等。阿爾。

由于所使用的纖維增強熱塑性復合帶具有復雜的幾何形狀、不同的工具曲率以及各向異性的光學和熱性能，因此 LATP/LATW 過程難以描述、預測和優化。還有一些問題，例如不穩定的加工、機器停機、材料過熱產生的煙霧、材料降解、擠出（熔化的基質壓出膠帶邊緣） 以及需要減少生產時間。這些可以通過諸如 OTOM 之類的工具來解決，該工具提供在線監控、基于模型的控制和工業 4.0 數字制造。

OTOM 的長期目標是通過補償制造過程中的可變性來實現穩健的 LATP/LATW 部件生產，以實現可重復和可預測的復合部件屬性和性能。OTOM 已使用最先進的數值技術和實驗研究得到驗證。該工具能夠針對特定優化目標（例如，找到優化的激光功率，找到朝向加熱區的優化激光角度）優化每個工藝參數，以獲得最高的工藝效率和產品質量。

AFP 激光器與復合層壓板的相互作用、幾何變化基板的溫度定位甚至模具幾何效應都可以在一個地方完全模擬和優化。據報道，基于多物理場的 OTOM 建模工具為數字化 LATP/LATW 過程鋪平了道路，以最小的生產時間和成本提供卓越的最終產品質量。

• OTOM復合材料

隨著業務在 COVID-19 大流行之后反彈，OTOMcomposite 于 2021 年推出，正在為越來越多的組織提供服務和軟件解決方案。OTOMcomposite 為客戶遠程或現場提供工程服務，包括生產線和產品質量評估、技術咨詢和定制工程軟件。這些服務提供給航空航天、石油和天然氣、運輸、汽車和綠色能源領域的公司和研究機構。OTOMcomposite 還尋求與其他研發部門合作，應用與復合材料相關的領先技術，并參與公共和私人資助的研發項目。如需更多信息，請聯系OTOMcomposite@outlook.com。
