在銅焊接領域，藍光二極管激光首次實現了對銅材料的熱傳導焊接。然而，藍光激光器的焊接技術在銅的深熔焊上仍存在一定的局限性。而紅外激光在此應用中的表現也并不盡如人意。

Laserline提出將藍光與紅外二極管激光器結合，為銅焊接提供了全新的加工方式。這種全新的加工方式不僅適用于板材焊接，也可應用于銅定子線圈的靜態焊接，突破了銅焊接領域的局限。

銅屬于高電導率金屬，因此它向來是最重要的導電材料之一。銅的電導率與銀幾乎相同，但價格卻遠低于銀，因此在傳統工業中，幾乎所有的電線以及感應線圈都會使用銅。由于龐大的電子消費市場以及電動汽車的迅猛增長趨勢，銅的價值得到了顯著而飛速的提升。如今它被廣泛應用于移動終端設備上的超扁平電池和其他可充電電池以及電動汽車的發動機。與此同時，它在發電站中的斷路器、有軌車輛的發動機和一些工業傳動執行裝置中都扮演著不可或缺的角色。由此可見，銅元件從極薄的電線及銅箔到堅固的板材及連接器，都有著相當廣泛的應用。

• 對焊接技術的高需求

隨著銅在原材料中的地位日益重要，對于高效焊接技術的需求也隨之逐年增長。在電氣工程中，許多元件都由銅制成，在整個使用周期內要持續不斷地承受高強電流。這就要求其連接點具有較高熱穩定性，因此焊接是最好的連接方式。在許多案例中，使用藍光激光器焊接，例如Laserline公司的LDMblue系列藍光激光器，加工結果都令人十分滿意。二極管激光器的優勢體現在較高的焊縫容差率、非常穩定的熔池等。此外，有色金屬對藍光激光的吸收率很高也是該產品的一大優勢。

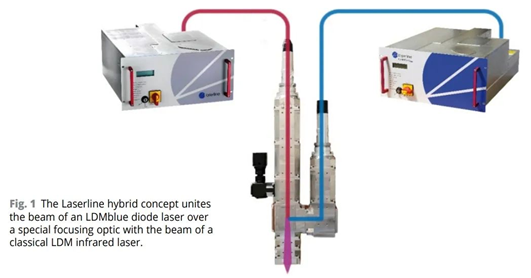

圖1：Laserline通過特殊聚焦鏡將LDMblue藍光激光與LDM紅外激光相結合，形成復合激光

銅對于工業中常用的紅外激光在室溫下僅有5%的吸收率，因此難以通過熱傳導方式實現焊接。藍光二極管激光器首次實現了銅的熱傳導焊。因?yàn)殂~對藍光的高吸收率（>47%），焊接過程中熔化工件表面所需的能量更少。因此，相較于紅外激光，這樣的能量輸入方式更有利于實現熱傳導焊。因此，即便是極薄的銅元件也可以通過藍光二極管實現優質的焊接，它為銅材料焊接提供了全新的、有趣的加工方式。

• 重大挑戰——深熔焊

但是對于更厚的銅元件焊接，藍光二極管激光焊接仍存在局限性，因?yàn)閷?duì)于深熔焊來說，形成小孔是必須的。
銅具有良好的熱傳導性，所以需要很高的激光強度才能形成小孔。簡而言之，作用在局部銅工件上的能量會快速向整個工件傳導。使用500W藍光激光器對銅焊接時，焊深可達0.3mm-0.4mm；使用1000W時的焊深約為0.6mm-0.7mm；理論上，焊深會隨著激光功率的提升而增加。目前已有1500W激光器，更高功率的激光器正在研發中。然而，由于藍光二極管激光器的生產成本高于紅外激光器，針對深熔焊其加工效益比較低。

目前，紅外激光器雖可用于銅的深熔焊，但技術上仍有較多不足，因?yàn)殂~對紅外激光的吸收率低，需要相當高的能量輸入來熔化和穿透材料，所以工藝過程和最終結果都不理想。到目前為止，在所有使用紅外激光進行銅深熔焊的實驗中，都觀察到了極其不穩定的熔池，這會導致氣孔和飛濺的產生，造成質量不合格的焊縫。

• 藍光和紅外激光的復合焊

如此看來，單獨使用藍光激光或紅外激光都無法在銅的深熔焊中兼顧技術和經濟上的優勢，這促使Laserline二極管激光專家嘗試另一種方法。不依賴于單一藍光或者紅外激光，Laserline研發了全新的復合焊。將LDMblue的藍光二極管激光與傳統LDM紅外激光通過特殊聚焦鏡片整合成一束激光（圖1）。其中，直徑1mm的藍光光斑中心覆蓋有直徑0.3mm的紅外光斑（圖2）。當然，兩束激光也可根據需求分別使用，在加工同一部件時也可分別使用藍光及紅外激光（圖3）。

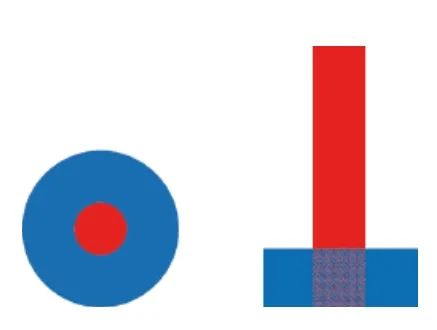

■圖2：0.3mm的紅外激光光斑位于直徑1 mm的藍光光斑的中心

藍光與紅外激光的復合焊除了LDM型紅外激光器外，也可使用更大型的紅外激光系統（如Laserline LDF），現有的紅外二極管激光器設備均可升級為藍光與紅外激光復合應用。

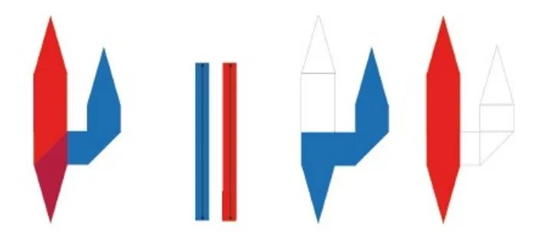

■圖3：根據需要，藍光激光或紅外激光也可單獨使用于同一部件不同要求的焊接

在焊接過程中，具有高吸收率的藍光激光首先被用于熔化工件表面，中心的紅外激光則用于打開小孔，實現深熔焊。為了使熔池平穩并穩定整個焊接過程，小孔形成后，藍光激光依舊保持開啟。為了消除銅遠高于平均值的熱傳導率所帶來的影響，使用的紅外激光的輸出功率應高于藍光激光功率的約2到5倍（取決于工藝要求）。

之前的復合焊接實驗中所使用的紅外激光功率為1kW到5kW，仍低于基于純紅外激光的銅焊接所使用的功率。而復合焊過程中所需的藍光功率通常不超過1kW，有時甚至只需500W（焊接更薄的工件），雖然使用500W的純藍光焊接不足以實現深熔焊。即使單純從能量輸入的角度考慮，這種加工方式也顯然更高效。
