工業級藍光激光器的重要性

工業激光器在切割、焊接、鉆孔等加工領域發揮著重要作用。這些激光器通常工作在紅外波段，這對某些應用很有效，但紅外波長不適合加工反射性金屬，包括金、鋁、鎳、銅等，其中銅是最常用也是最重要的一種材料，在電子制造和汽車制造等行業廣泛應用。

眾所周知，雖然銅對紅外激光的吸收率很低，但對藍光的吸收率卻很高。圖1中給出了金、鋁、銅和其他金屬對紅外光和藍光的吸收情況。因此，在加工銅等反射性金屬方面，人們一直渴望能有高功率藍光激光器橫空出世。

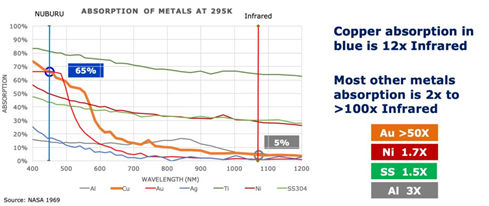

圖1：幾乎每種反射性金屬，對藍光的吸收率都遠大于對紅外光的吸收。

高功率藍光激光器的發展有賴于以下三個方面的進步：

● 藍光半導體材料（GaN）的可用性；

● 合適的微觀和宏觀光學元件的發展；

● 工程專業知識的發展，能夠有效地將光源和光學元件集成到一個緊湊、堅固、可靠的高功率系統中。

工業級藍光激光器

消費電子和通用照明市場的增長，推動了氮化鎵（GaN）二極管激光器的發展。GaN激光器發射波長在450nm附近的藍光。一個典型的二極管激光器只能輸出2~3W的功率，這不足以用于工業加工；另外，由于光束高度不對稱，單個二極管的光學質量也不好。

要實現工業級的藍光激光器，必須將多個二極管的輸出合束到一起，同時還要保持原有的亮度。此外，耦合效率也必須非常高，因?yàn)橄到y(tǒng)內過多的能量損耗會導致內部熱損傷、性能衰退和系統不可靠。

Nuburu公司利用一種創新的設計解決了這些挑戰。這種設計將多芯片封裝的激光器輸出與相應的光學元件相結合，利用空間和偏振光學元件，將多個單一光束整合到一起（見圖2），制成了高功率工業級藍光激光器AO系列，它們?yōu)殂~等反射性金屬材料的加工帶來了顛覆性的進步。

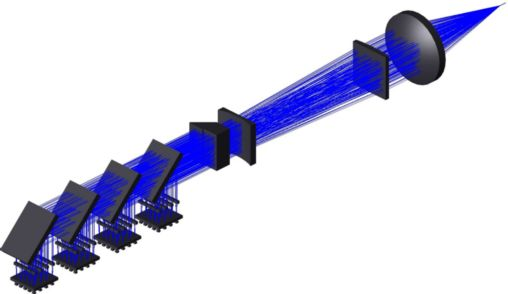

圖2：基于芯片的AO激光器設計，為每個二極管光束提供單獨的準直光學元件。

這種直接二極管設計，直接將電能轉換為藍光，相比于使用閃光燈或二極管激光器作為激勵源產生紅外光、或是借助倍頻晶體將紅外光轉換成綠光，效率大幅提升。

當然這種方法也面臨挑戰。例如，每個二極管激光器的輸出是不對稱的，必須單獨調節以改善光束的對稱性。AO系列是由一個4×5的藍光二極管陣列構成的。基于芯片的設計，使得每個二極管的輸出都能與它自己的光學元件主動對準，使發射的每束光都對稱。

然后，來自四個獨立陣列的光，通過交錯反射鏡，形成一個由5×16個空間偏移波束組成的集成陣列（見圖3），得到一個輸出波長450nm、功率200W的模塊，并且光束高度對稱（見圖4）。該模塊是AO-150的核心，AO-150是2017年首次上市的150W藍光激光器。

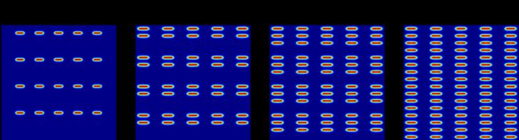

圖3：交錯反射鏡和光學元件將單個光束組合成5×16的陣列。

圖4：高度對稱的光束最大化了光學效率和最終性能。

一年后，NUBURU發布了功率500W的藍光激光器AO-500，它展示了前所未有的材料加工性能。AO-500集成了四個獨立的200W模塊，使用交錯反射鏡和偏振鏡以最小的損耗組合光束（見圖5）。非球面透鏡將光束聚焦為一個光斑，該光斑耦合進入芯徑400μm的光纖，耦合效率超過90%。

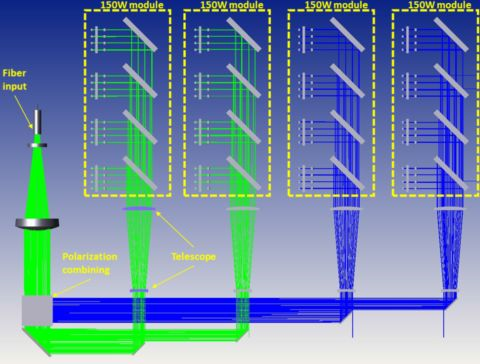

圖5：在高功率下獲得高性能的關鍵是采用能優化效率的光學設計。

必須優化光學效率，以確保藍光穩定可靠，適合工廠應用。效率低下就會產生多余的熱量，這有可能降低光學元件的性能和壽命。高效率，再加上選擇高功率QBH光纖和主動冷卻式二極管陣列，實現了卓越的熱控制和穩定性，使得輸出功率每千小時下降不到3%。加之設計功率裕度，這就確保了激光器的可靠性和穩定性，足以在具有挑戰性的制造環境中部署。

AO-500采用模塊化設計，光纖和200W模塊都可以移除和替換，輸出功率的變換小于1%。AO系列激光器已經部署在世界各地的生產環境中——不僅因?yàn)槠淇煽啃?，而且因?yàn)樗鼮殂~和其他反射性金屬的加工帶來了前所未有的性能。

激光焊接

Nuburu藍光工業激光器的一個重要應用是銅焊接。銅對藍光的吸收率更高；光源的高亮度更能提高焊接性能。

單光束調節的理論優勢，在于能顯著提升可測量的性能。例如，AO-500能以超過每分鐘3.5米的焊接速度，焊接30個厚度10μm的銅箔。它每平方厘米的輸出功率高達1.4MW，能夠以每分鐘超過2.1米的速度，實現厚度500μm的銅的全熔透焊接。所有焊縫基本上都是無排放和無飛濺的（見圖6）。AO系列激光器可以產生對接焊縫、搭接焊縫、堆焊、邊緣焊縫等工藝，即使是在非常具有挑戰性的幾何結構中。這些焊接類型對電池制造、電機裝配和消費電子制造等應用至關重要。需要注意的是，其他替代焊接方法（如超聲波焊接）需要不同的接觸頭來焊接每個產品，而AO系列只需要簡單調節光束參數即可。

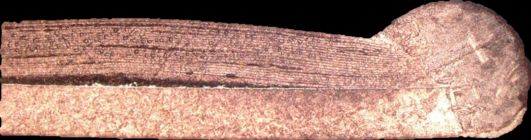

圖6：40個厚度10μm的箔材焊接，顯示了無與倫比的焊接質量，既沒有空隙，也沒有飛濺。

藍光激光器還可焊接異質金屬。例如，銅對于某些電子制造而言必不可少，但價格相對較高，而鋁是一種價格較低的替代品，在某些環節，使用鋁就足以勝任了。由于鋁和銅的熔點不同，對光的吸收也不同，因此將它們焊接在一起是一項艱難的工作。接頭的不穩定性和變化會導致“金屬間化合物”的形成——許多焊接方法固有的不規則熱吸收導致的化學和物理結構不一致的區域。NUBURU的藍光激光器在焊接異質金屬時，金屬間化合物形成最少（見圖7）。

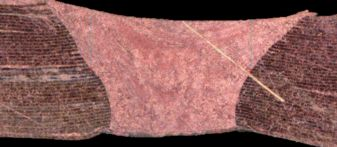

圖7：藍光激光器實現了銅和鍍鎳鋼之間的異質材料焊接。

藍光激光器的優勢讓許多行業受益。例如，鋰電池的制造需要在每個電池單元中連接許多薄銅箔（使用鋁箔的也很多）。飛濺產生的短路會減少電池容量；空隙會增加接頭的電阻；寬接頭會減少銅箔的“工作區域”。所有這些問題都可以通過藍光激光焊接得到解決：它在銅箔上形成了一個狹窄、干凈、一致的接頭。如圖8所示，電池制造包括在更高的組裝水平上連續多層銅接頭。藍光激光在每一步中都有幫助。

圖8：電池制造需要將較厚的凸耳和薄箔焊接到一起，這是一項艱難的任務，但藍光激光能輕松駕馭。

激光已經成為汽車制造業必不可少的工具，隨著銅在汽車裝配中越來越重要，藍光激光也將變得同樣重要。例如，高效電機正朝著需要細銷焊接的棒狀繞組設計發展。藍光激光焊接的靈活性和功率，可以在最小的體積內實現最高質量的接頭。

這些同樣的優勢延伸到消費電子組裝、太陽能電池板制造和新興應用領域，例如生物信號與成像以及增材制造。

光明的前景

工業級藍光激光器在銅焊接中具有明顯優勢，這種優勢也可以擴展到其他材料加工中。蝕刻、切割和其他材料加工，都可以受益于強大可靠的高功率、高亮度工業級藍光激光源。與任何新技術一樣，在不久的將來肯定會有很多與藍光激光器相關的新應用出現——甚至有些應用是我們今天都無法想象的。
