摘要

自成立以來，激光束焊接作為一種高質量的熔合連接工藝，已被確定為一種成熟且先進的技術，在廣泛的行業中呈現出巨大的增長。本文介紹了鈦（Ti）合金與相應異種材料（包括鋼、鋁、鎂、鎳、鈮、銅等）的激光焊接的理解現狀和詳細回顧。特別強調了關鍵工藝參數對冶金特征、抗拉強度、硬度變化的影響，伸長率和殘余應力。利用激光偏置、分束、焊接釬焊、混合焊接和通過引入單個或多個中間層、填料和預切槽進行材料修改等技術改進工藝，以提高異種激光焊接性。對控制金屬間相形成和分布的現象、材料流動機制、它們與激光參數的關系及其對焊縫微觀結構、幾何和力學方面的相應影響進行了詳細和全面的研究。探討了與缺陷演變相關的關鍵問題和采取的相應補救措施，并在專題表中總結了文獻中報告的斷裂特征特征。本綜述的目的相當于強調鈦合金激光焊接在學術界的優勢和發展趨勢，以更好地開發該工藝在工業中的應用，從而在更大程度上探索其應用。

1，介紹

鈦（Ti）是一種有光澤的過渡元素，是地殼中含量第九高的元素，比重為5.54 g/cm³，密度為4.506 g/cm³。鈦是僅次于鋁（Al）、鐵（Fe）和鎂（Mg）的第四大可用結構材料，與常規使用的工程合金（如不銹鋼（SS）、鎳（Ni）、鈷（Co）等）相比，鈦相對較輕。此外，鈦的強度與常用鋼一樣，但密度要小得多，其高熔點（1670°C）使其可用于高溫應用，而不會蠕變到550°C。例如，β-鈦合金的比強度為260 kN m/kg，幾乎是304不銹鋼的4倍，是AA7075-T6的2.2倍，是Inconel X-750的1.72倍。

特別是，除強度外，鈦合金是唯一在所有基本機械性能（包括剛度、疲勞壽命、強度、抗沖擊性、生物相容性和腐蝕）方面表現優異的合金。然而，由于鈦金屬本身的成本較高，特別是與困難的提取過程有關，因此它們的使用一直受到限制。隨著萃取冶金的進步，世界市場上鈦的成本已從2005年的21美元/千克下降到2017年的4.5美元/千克，并在2009年達到最低點（2.5美元/千克）。鑒于鈦基材料的價格相當高，因此必須進一步探索這種金屬合金的潛力。

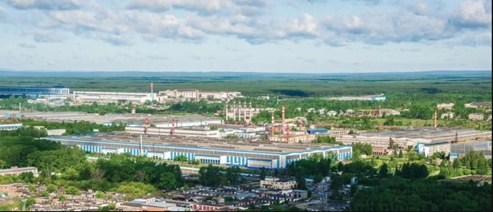

 VSMPO AVISMA工廠

純鈦的微觀結構為α相，具有六角密排結構（HCP），一旦加熱到882°C以上，它會經歷同素異形相變，轉變?yōu)轫g性BCC（體心立方）β相，由更多的滑移系統組成。這為鈦提供了一個主要優勢，因?yàn)殁伒男阅芨叨纫蕾囉跓崽幚恚㈦S后受到激光焊接過程中施加的加熱和冷卻循環的影響。鈦合金化可以提高二次性能、熱機械加工、通過熱處理和微觀結構變化強化等。根據合金元素穩定初級α或β相的能力（取決于原子半徑），可以對鈦進行合金化。鈦合金分為α或近α、α+β、β或近β合金。

鈦結構的生產需要采用涉及焊接和連接方法的工藝，這些焊接和連接方法通常由基于焊接技術的熔合機制完成。常用的焊接技術有鎢惰性氣體、金屬惰性氣體、等離子焊接等。這些焊接技術會產生較大的變形、較寬的熱影響區（HAZ）和脆性微觀結構，并伴有顯著的殘余應力。這些影響限制了此類傳統焊接方法的使用。激光焊接具有潛在優勢，包括具有快速啟動和停止能力的更高加工速度、高能量密度、室溫和常壓焊接性、易于工件搬運、更高的精度、最小化污染、能效、工藝靈活性和隨后具有較低變形的窄熱影響區。這些特點使激光焊接成為迄今為止研究和應用最多的加工技術。

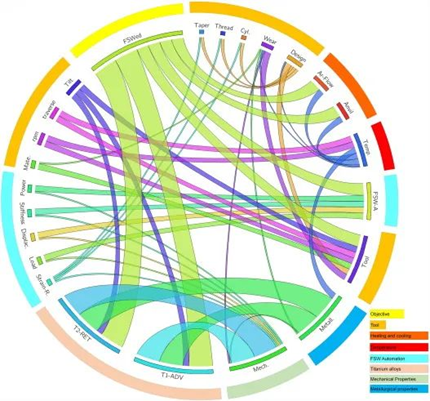

攪拌摩擦焊視點集

最近，有關鈦合金激光焊接和連接的出版物數量迅速增加。在科學引文索引擴展（SCIE）數據庫上對“鈦”或“鈦”和“激光焊接”進行關鍵詞搜索，發現494份文件，包括400篇期刊文章、114篇論文集和2個圖書章節，明顯呈現出上升趨勢。在可用的494份文件中，近幾年（1999-2019年）發布了455份文件，如圖1所示。激光焊接的范圍不僅限于材料科學領域，因此，鈦基激光焊接的范圍可以根據科學網數據庫中定義的類別進行分類。圖2確定了前15個主要類別的樹狀圖，表明除材料科學和工程外，鈦基激光焊接在生物醫學工程和牙科領域也很成熟，表明其廣泛適用性。

圖1 近年來，出版的文獻數量不斷增加

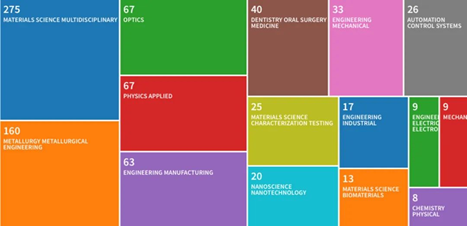

圖2 基于科學類別網絡的出版物樹形圖

隨著期刊文章發表量的增加，有必要進行詳細的文獻綜述，以研究激光在鈦合金與異種工程合金焊接中的作用，以及相應的特征，如微觀結構、相演變和機械性能的變化。綜述包括相關問題和困難、采取的補救措施以及未來科學家進行研究所需預見的差距。本文還旨在探索和強調激光焊接在更廣泛的工業應用中的當前和潛在應用，并提供科學證據。

2，鈦合金激光焊接技術綜述

鈦及其合金的激光焊接在相似和不同的材料組合中進行。然而，為了縮小本綜述的范圍，考慮了鈦合金類似焊接的有限主題?？偟膩?lái)說，研究人員一直在努力研究和優化工藝參數對不同類型鈦合金的影響。對檢查小孔形成機制、氣孔發展、熱流和焊縫幾何特征至關重要的基礎研究，伴隨著實驗和模擬公式。同樣，基于用于提高接頭強度和抑制金屬間化合物（IMC）形成的不同技術，對異種焊接研究進行了剖析。因此，研究人員專注于激光加工方法的替代性修改，如激光偏移、焊接釬焊和混合焊接技術，并通過使用填充材料或添加單個或多個夾層來改變材料系統。一些研究還集中于研究接頭類型、槽形狀和槽角度對接頭效率的影響。本文還詳細回顧了鈦的異種焊接及其異種對應物。

2.1. 特征化技術

研究人員采用了不同的技術來表征鈦基焊接接頭的材料和機械方面。通過光學顯微鏡進行初步檢查以揭示微觀結構，并使用特殊的著色濾光片獲得基于顏色的晶粒圖。通過連接能量色散X射線光譜儀的掃描電子顯微鏡評估焊縫幾何和微觀結構特征，以給出一些原始結果，從而提供化學、元素和相組成的分析。然而，為了詳細觀察微觀結構，包括所有特征，并指定相和研究晶體取向，首選高分辨率透射電子顯微鏡（HRTEM）。HRTEM同樣要求將樣品切割成非常薄的部分，然后進行電拋光。X射線衍射（XRD）專門用于檢測熔合區（FZ）和焊接表面和斷裂表面界面中存在的初級和IMC相。通過相對可靠且很少使用的電子探針X射線微分析儀（EPMA）方法，熔體池對流期間的擴散和準確元素分布以及雜質（如C、O和N）的夾雜更容易識別。

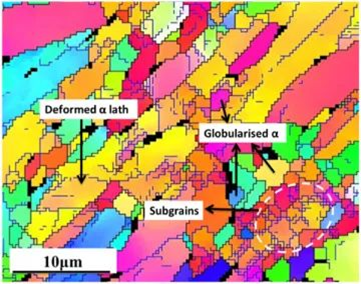

脹形過程中雙重退火后焊接接頭的層狀球狀化（脹形率為66.4%，黑色代表β相，黑線代表HAGB，藍線代表LAGB）

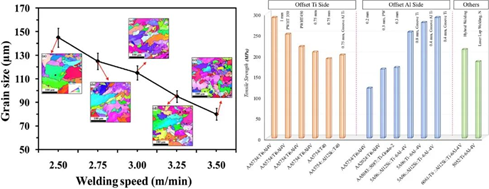

電子背散射衍射（EBSD）是一種相對較新的應用技術，通過反極圖、晶界圖和獨特的晶粒顏色圖顯示晶粒尺寸、大角度晶界、錯取向角以及相對于熱流方向的晶粒生長方向。然而，EBSD的樣品制備需要嚴格的拋光措施。為了檢索化學鍵形成數據并了解鈦聚合物基接頭的鍵機理，近年來廣泛利用了X射線光電子能譜（XPS）。尚未通過原子力顯微鏡對焊縫或斷裂表面進行微觀和納米級表面形貌測量。使用粗糙度測試儀測量表面粗糙度以及接縫和表面的輪廓。物理特性和焊縫完整性（包括裂紋和缺陷）通過著色滲透檢驗和泄漏試驗進行測量。焊接接頭的機械特性極為重要，需要仔細檢查硬度、彈性模量、疲勞、拉伸、彎曲、扭轉和斷裂強度以及殘余應力等性能。

2.2. 表面處理

由于鈦在高溫下具有敏感性和反應性，因此在開始焊接工藝之前需要格外小心。焊接過程開始時的表面處理可能是相應焊道幾何形狀、夾雜物和激光束吸收以生成小孔的決定因素。通常，采用噴砂、化學清洗和研磨等處理方法，而黑漆和石墨涂層已被確定對強度有惡化影響。為了去除毛刺，在后鑄造或冷加工后，可以使用奧氏體不銹鋼鋼絲刷。在開始焊接操作之前進行激光清洗可以改善表面特性并增強可焊性?；瘜W(xué)清洗能夠去除污染物和氧化物，并最終增強激光束的吸收。

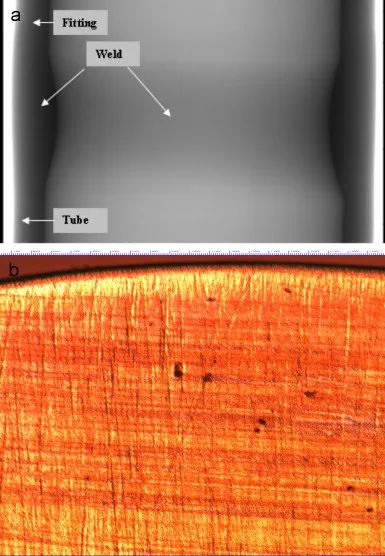

（a）用激光清洗部件制成的管子和管件之間的PGTAW焊縫的射線照片和焊縫橫截面的顯微照片

2.3. 標準和規范

進行的焊接和機械測試應符合許多公認的行業標準。然而，焊接標準并不是專門為激光焊接制定的，但其設計涵蓋了廣泛的熔焊技術。例如，美國焊接學會（AWS）標準AWS D17.1:2001已用于Ti–6Al–4V的激光束焊接，盡管該標準旨在用于通用熔焊。同樣，歐洲標準BS EN 4678:2011中包含的飛機應用金屬材料激光束焊接的具體標準符合鈦基焊接接頭的焊接標準。該研究工作已針對需要極其嚴格的焊接檢驗標準和質量標準的航空航天應用而指定。

2.4. 鈦基激光焊接的典型應用

與鈦合金激光焊接相關的突出應用（圖3）包括生物醫學設備、骨科和修復植入物、運動設備、航空航天結構和發動機模塊以及關鍵石化結構的制造等等。圖3（a）顯示了牙齒骨架典型截面的命名，圖3（b）顯示了通過激光焊接進行的骨架修復。在另一個示例（圖3（c））中，鈦棒與鈦植入物的激光焊接作為豬頜骨中的離體裂口進行，并捕獲熱攝像機圖像以確定溫度分布。同樣，激光焊接技術也被用于修復和制造正畸微型種植體。銑削頭部以糾正C型種植體的角度（圖3（d）），并使用脫蠟技術制作定制基牙的舌部（圖3（e））。隨后，如圖3（f）所示，將C型種植體的這些現成頭部零件與橋臺的定制舌部進行激光焊接。同樣，激光焊接可摘局部義齒上的卡環如圖3（g）所示，激光焊接的牙科支架如圖3（h）所示。如圖3（i）所示，在制造功能性電池供電微刺激器（FEBPM）釬焊殼體組件的孔眼到套圈時，也需要激光焊接。除了生物醫學應用外，鈦和鈦合金制成的無縫管狀產品（圖3（j））的激光焊接在航空航天、海洋、化學工業、能源和運輸技術領域正受到關注。圖3（k）顯示了乘客座椅軌道的激光束焊接異種接頭概念設計（AIRBUS）。

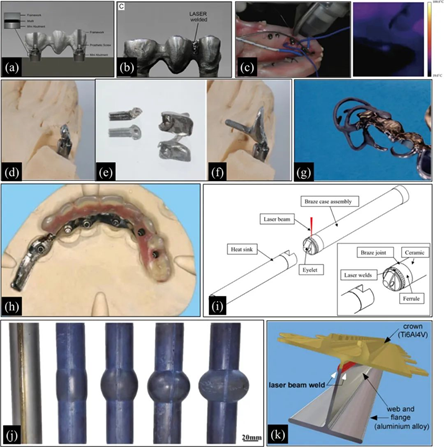

圖3 激光焊接在（a，b））牙架，（c）鈦植入物，（d，e和f）正畸微型植入物，（g）可摘局部義齒，（h）牙架，（i）微刺激器，（j）無縫管狀產品，（k）乘客座椅軌道

由于具有較高的比強度、抗疲勞和蠕變性能、較低的彈性模量、良好的生物相容性和優異的耐腐蝕性，這些應用已被認為是可行的。激光焊接涉及由含鉑的鈦合金制成的厚壁管的制造，以增強涉及熱交換器管的應用的耐腐蝕性。本發明涉及使用填充材料在熔池中獲得預定成分，從而提高異種Ti-Fe金屬的可焊性。類似地，為了保持Ti-Ti合金的焊接強度，Kakimi等人提出了一種Ti（0-3 wt%al）填充材料。同樣，William等人開發了基于金屬陶瓷的復合接頭。

鈦合金的激光束異種焊接在涉及航空發動機的結構應用（燃?xì)廨啓C(jī)葉片、機艙中心梁框架和大型艙壁）中至關重要。飛機的氣動系統使用鈦焊縫從發動機排出熱空氣。在飛機機身制造中，由鈦合金制成的機翼隨后可以與鋁機身連接，從而表明異種焊接的應用。Ti-3Al-2.5V焊接管因其優異的冷成形性而廣泛應用于燃油傳輸和液壓管路。

激光在制造和生物材料加工中的增長趨勢可以通過已申請或接受的專利來實現，這些專利用于制造各種設備和材料，如微機電組件、支架、假肢關節、樹脂膜精密生物醫學設備、植入物、生物傳感器、電池和其他醫療器械。電池和心臟起搏器需要將薄鋁箔焊接到鈦上?？梢允褂眉す鈱?duì)可植入設備（如套圈）進行密封，而不會損壞電子封裝組件。類似地，由托槽體和墊組成的鈦基正畸物品通常是焊接的。包含步驟的髖部植入物需要通過焊縫連接多孔網格表面。隨著近年來光子材料加工技術的進步，其未來在生物醫學領域的應用前景也是不容忽視的。例如，激光焊接可用于將遠端和近端支柱的自由端連接到稱為支架的鎳鈦內修復裝置的軸環。早在1982年就報道了將透明含硅材料（康寧玻璃TM）與鈦基材料焊接的焊接布置系統。還制造了運動設備，如高爾夫球桿，其要求金屬件位于官方構件的外表面。

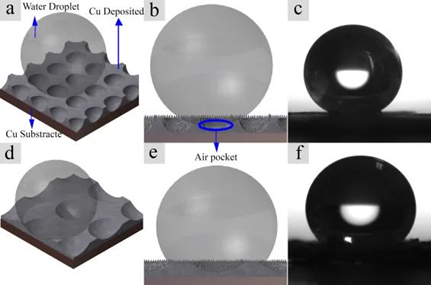

（a）具有小孔的多孔銅膜表面的三維模型。（b）示意圖顯示了用小孔制造的表面的潤濕。（c）在60秒沉積時間下測量的接觸角。（d）具有大孔的多孔銅膜表面的三維模型。（e）示意圖顯示了用大孔制造的表面的潤濕。（f）在10秒的沉積時間下測量的接觸角

3，鈦及其合金的激光焊接

3.1. 流程概述

激光焊接允許使用范圍廣泛的參數，以便精確控制以前無法實現的熱輸入。例如，與其他傳統熔焊技術相比，激光束焊接允許更高的焊接速度。激光焊接的快速性以及卓越的生產率和工藝的可重復性使其適用于需要自動化的行業。焊縫的形成和質量受到工藝參數的強烈影響，在脈沖激光參數的情況下更是如此。例如，在材料的異種焊接中，由于熱性能的差異，FZ中的熔池尺寸是不對稱的。對于熱導率相對較低的材料，熔體池往往較大。除了熱物理特性外，材料在入射激光束波長下的吸收特性還會影響加工效率、小孔穩定性、穿透深度，并可能導致缺陷形成。圖4展示了各種金屬材料在室溫下的能量吸收率的比較，描繪了Ti表現出相當好的吸收特性。需要考慮的一些重要參數可以進行相應分類；

1激光相關：活性介質、脈沖或連續光束、脈沖持續時間、脈沖頻率、掃描速度、功率密度、峰值功率、入射角、功率平均值、光斑大小、光束位置等。

2材料相關：熱物理性能、合金成分、熱處理、幾何尺寸、微觀結構和接頭配置。

3保護氣體：氣體流速、成分、配置和入射角。

4填充材料：成分、幾何尺寸和熱物理性能。

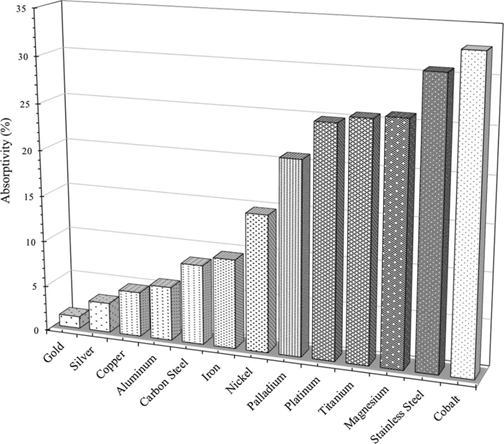

圖4 當受到Nd:YAG激光（1064 nm）相互作用時，各種金屬在室溫下的吸收率

不同材料的導電性差異直接影響焊縫的對稱性、成分和不對稱熱傳輸。之前的一項研究掃描了垂直于接收到的鈦板軋制方向的激光束。待連接材料之間的間隙和接頭配置以及端部形狀是可以推導熔池幾何形狀的參數。激光焊接操作完全是一個復雜的參數云團，因此導出了演變焊接區域的熔池的形狀和特性。
