采用自動上料定位輸送系統、側邊矯正機構、機械壓緊傳送對拼裝置，通過激光切割進行裁邊統，自動對中、對縫，自動焊接，焊后自動機械牽引出料，煙塵凈化。

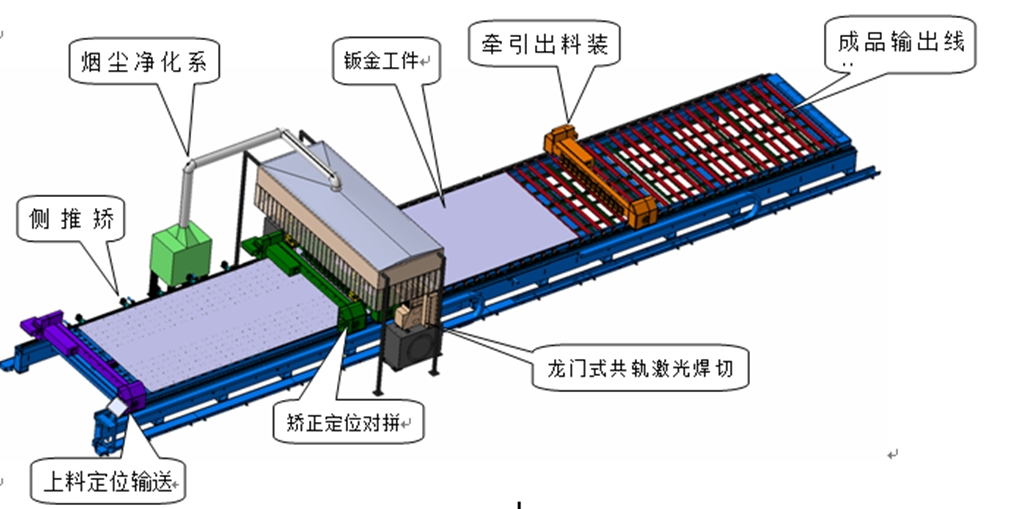

1、“數控光纖激光焊接設備”為“上料定位輸送+矯正定位對拼+龍門式共軌激光焊切設備+牽引出料+煙塵凈化單工位”的布局。

2、板材傳送系統配裝動力機械牽引出料結構，以使焊后工件順利傳送出焊接區。

3、焊前采用激光切割進行裁邊處理，確保板材邊沿的平整性和一致性，從而確保焊縫滿足焊接要求。龍門式共軌激光焊切系統，選用安川/臺達伺服電機驅動和專用激光運控系統。

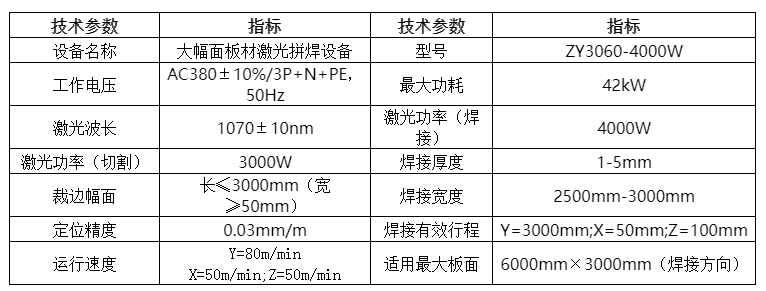

4、主要規格參數

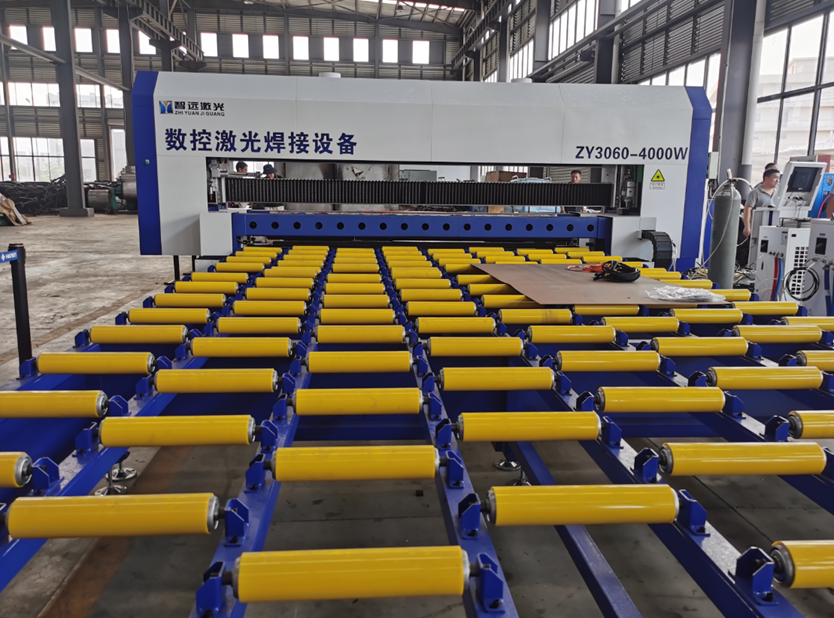

大幅面板材激光拼焊系統
