激光淬火介紹

  激光基本原理： 利用高能激光束在短時間照射工件表面，受激光照射的表層區域被急速加熱至相變以上溫度而形成奧氏體，與加熱區之間有  很陡的溫度梯度，當激光不再照射加熱區會急速冷卻，奧氏體轉變?yōu)轳R氏體，從而實現自冷淬火，獲得相變硬化處理。

   主要應用：可對各種導軌、大型齒輪、軸頸、汽缸內壁、模具、減振器、摩擦輪、軋輥、滾輪零件進行表面強化。適用材料為中、高碳鋼、  鑄鐵。

   激光淬火優勢：

?  位置可控：淬硬層深度、面積、部位按要求可精確控制

?  局部可控：大型、復雜零件局部淬火（只要激光能照射到），如槽壁（底）、小孔等

?  加熱速度快，熱影響區小，變形小（僅為高頻淬火的1/5 ～ 1/3），幾乎無氧化脫碳，對表面粗糙度影響??； 工藝周期短，生產效率 高，成本低

?  淬火后硬度均勻，硬化層深0.1-2.0mm，高于常規淬火15%-20％，耐磨性可提高1-10倍

?  無需再加工

?  可實現低檔模具鋼替代高檔模具鋼，國產模具鋼替代進口模具鋼。

激光熔覆

     激光熔覆： Laser Cladding，亦稱激光包覆或激光熔敷，是一種新的表面改性技術。

 基本原理： 通過高能密度的激光束使金屬粉末熔融于基材表面，并在基層表面形成與其為冶金結合的添料熔覆層。

 主要應用：

    ?  銅基、鋁基材料表面熔覆；鐵基材料表面熔覆銅合金等

     ?  異形件激光熔覆

     ?  球閥、閥體、閥座、閘閥等激光熔覆

     ?  輥道、輥輪等激光熔覆

     ?  活塞頭、活塞桿等激光熔覆

半導體激光器在激光熔覆及淬火應用中的優勢

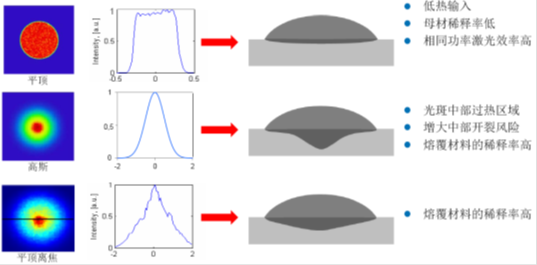

     平頂分布在激光表面處理方面的優勢：

與高斯光束相比，平頂光束輪廓中沒有兩翼，但具有較陡的邊緣過渡，因此能量傳輸效率更高，并且熱影響區更小。與高斯光束相比，平頂光束的能量能夠更清晰地包含在給定區域中，獲得更為均勻的能量分布，降低熱影響區及對母材的沖擊。例如：在激光熔覆、淬火、加熱等方面，特別是高敏感材料的激光熔覆，其優勢更為明顯。

激光器選型

結合激光淬火的原理及特點，根據模具淬火對表面損傷度及淬硬深度的要求，激光器光源應選擇光斑為平頂型能量分布的激光器，即光纖耦合半導體激光器，可以獲得更高功率更深淬火硬化層深度度及更小的表面損傷。

 n  光纖耦合輸出半導體激光器具有以下優點：

   1)   采用簡單的模塊化設計 (低成本)

   2)   高光電轉化率(高至45%) —低運行成本

   3)   高運行可靠度。

   4)   激光能量分布為平頂型。在激光淬火時，光斑能量分布均勻，同時其對母材的表面損傷小。

   5)   能量平頂分布，使加工過程中材料受熱更均勻

      ①  淬火----表面均勻受熱，可滿足更深淬硬層需求。

     ②  熔覆----表面效果更好，不存在過熱區域 長時間的熔覆過程更加穩定

     ③   熔焊----焊縫飽滿，強度高

      ④   釬焊----焊絲熔化均勻，連接部位預熱好

   6)   能量高斯分布，由于中心能量密度高，四周能力密度低，在進行＞0.3mm以上淬硬層深度的淬火工藝時，可能導致表面微熔。

產品參數

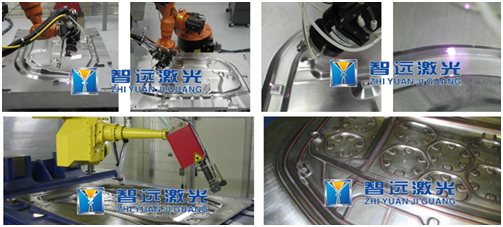

                                                     汽車模具激光淬火

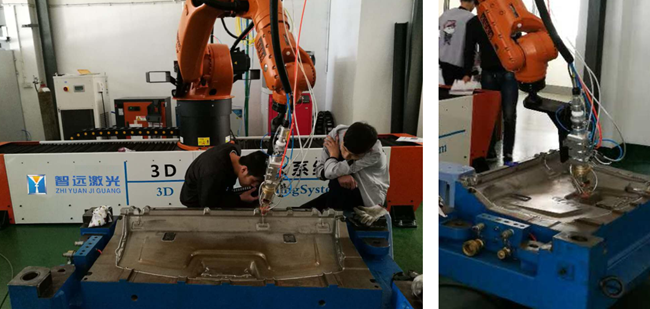

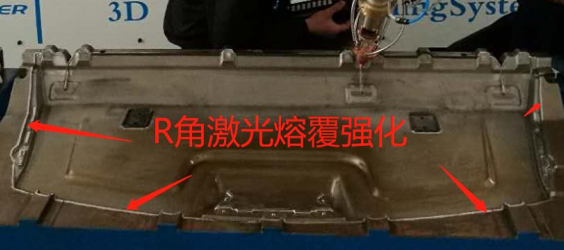

                          汽車模具激光熔覆
