3 激光熔覆材料系統

在LC過程中，除了工藝參數對熔覆層的微觀結構和表面質量有重要影響外，所選熔覆材料的物理和化學性能也對其有重要影響。一般來說，除了考慮覆層材料的性能外，它還應與基材具有良好的兼容性和潤濕性。目前，液晶材料已經從單一金屬或陶瓷發展到多合金或多陶瓷。此外，具有良好硬度和韌性的金屬基復合材料也得到了廣泛的應用。單晶合金、非晶合金和HEA等材料也成為當前研究的重點。液晶材料系統通常可分為以下幾類。

3.1. 金屬和合金

3.1.1. 單一金屬或合金

單一金屬粉末或合金是液晶的基本材料，在液晶中起著重要作用。目前，鐵基、鎳基、鈷基自熔合金粉末已廣泛應用于液相色譜。特別是鎳基粉末，具有良好的耐磨性、耐腐蝕性和適中的價格。此外，還使用了其他多組分合金和金屬間化合物。

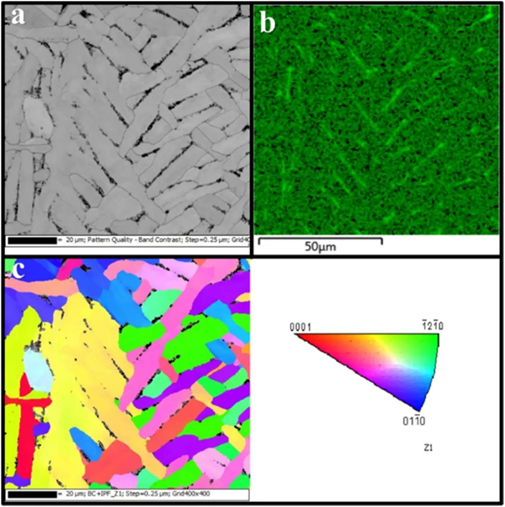

對使用800?W生產的收到的粉末沉積樣品進行EBSD分析。a：微觀結構；b：鐵的EDX圖；c：反極圖。

不同的工藝參數對鐵基、鎳基和鈷基涂層的微觀結構有重要影響，進而改變涂層的耐磨性和耐蝕性。Jelvani等研究了不同LC工藝參數下Inconel 718合金的凝固過程和微觀結構。結果表明，熔覆層的微觀結構為柱狀枝晶和微枝晶顆粒。隨著激光功率從150 W增加到300 W，掃描速度從4 mm/s增加到6 mm/s，G/R比減小，界面二次臂間距從1.08減小到0.98。此外，送粉速度的增加也促進了等軸晶的形成。然而，如何準確地控制送粉速度還需要進一步研究。

金屬間化合物具有耐熱性、高比強度和高抗氧化性等優點。涂層中的元素通常與基體元素結合形成增強相，從而提高涂層的硬度。圖8（b）（c）分別為LC1（Fe-Cr-Mo-W-V）涂層的BSE顯微照片和EBSD相圖。從圖8可以看出。，涂層組織由共晶碳化物、馬氏體枝晶間網絡和殘余奧氏體組成。由于晶體結構相似，從圖8（a）可以看出，VC碳化物和奧氏體結合在一起。當再加熱后殘余奧氏體轉變?yōu)轳R氏體時，VC、Mo₂C和Cr₂₃C₆碳化物占很大比例。反極圖（IPF）（圖8（c））顯示了非均勻分布的晶粒取向。此外，鈦鈷、銅鉻、鈦鋁硅、銅鈦鎳、鎢鉻鈷等也常用于LC。

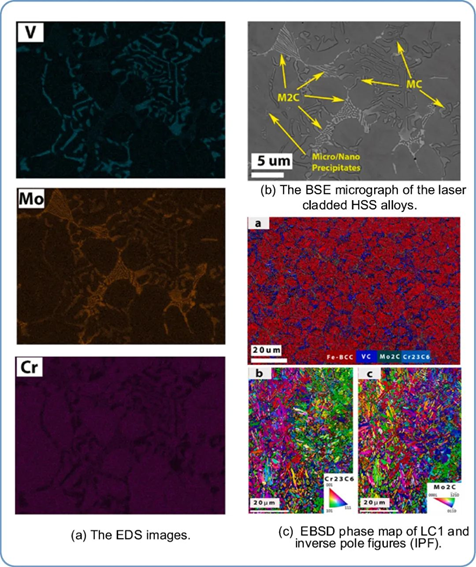

圖8 帶有EDS圖像的LC1的BSE顯微照片和EBSD相位圖。

3.1.2. 非晶態合金

當原子在凝固過程中不能有序結晶時，就會形成非晶態合金。獲得的固體合金具有長程無序結構，結晶合金中沒有晶粒和晶界。非晶態合金具有優越的硬度、良好的耐腐蝕性和較大的彈性應變極限。同時，它具有金屬的韌性和陶瓷的穩定性。由于液晶中的加熱和冷卻速度極快，因此制備非晶涂層在理論和技術上都是可行的。

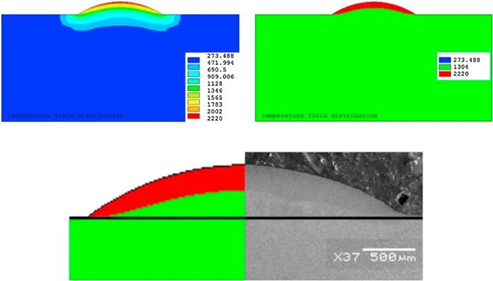

模擬激光熔覆和重熔過程中的溫度場分布。

由于熔體池中的對流、傳質、傳熱和界面擴散反應，很難在液相色譜中獲得完全非晶態的涂層。涂層通常是由非晶、納米晶和金屬化合物相組成的復合結構。通過分析LC工藝參數對非晶形成能力的影響，對獲得高比例的非晶相和高質量的涂層具有重要意義。Ibrahim等人研究了ASTM F2229無鎳不銹鋼基材上的LC-Fe基非晶涂層，并分析了不同激光功率和掃描速度下涂層結構和性能的變化。結果表明，激光功率的降低和掃描速度的提高都會增加涂層中的非晶比，從而提高涂層的顯微硬度。然而，當激光功率增加33.33%時，掃描速度需要增加150%?200%以獲得大致相同的微觀結構和硬度，這表明激光功率對非晶相的形成有更大的影響。然而，需要進一步研究來評估這種非晶涂層的磨損和腐蝕行為。優化工藝還可以減少非晶涂層的包層缺陷。

由于非晶合金多層熔覆過程中的往復加熱和冷卻過程，隨后的熔覆層將對熔覆層產生退火作用，使現有的非晶涂層在一定程度上結晶。深入研究了熱影響區和退火對非晶涂層晶化的影響。從圖9（a）（b）可以看出，隨著熔覆層的增加，微觀結構從γ-Fe演變?yōu)?/span>α-Fe固溶體，然后形成晶相和非晶相的混合物。如圖9（c）所示，非晶相比率隨著熔覆層的增加而增加，這逐漸增加了涂層的顯微硬度。此外，激光重熔可以提高涂層的非晶形成能力和性能。工藝參數的合理選擇以及激光重熔對涂層宏觀尺寸的影響有待進一步研究。除鐵基非晶合金外，LC中還使用了鎳基、鋯基和鋁基非晶合金。

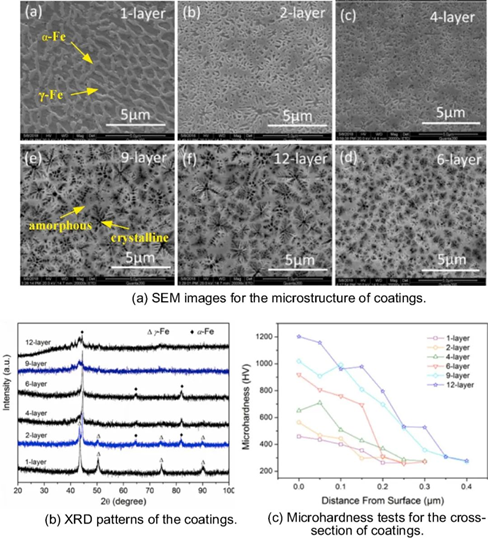

圖9 具有不同覆層的涂層的微觀結構、XRD圖譜和顯微硬度測試。

3.1.3. 單晶合金

與多晶合金相比，單晶合金具有良好的蠕變強度、低周疲勞和熱疲勞，因此單晶鎳基高溫合金在高溫燃?xì)廨啓C(jī)葉片中的應用已有十多年的歷史。許多學者研究了LC單晶合金，并將其用于單晶葉片修復和其他領域。

對于單晶合金的液晶，雜散晶粒的形成不利于單晶相的外延生長。因此，應全面分析雜散顆粒的體積、方向和控制。圖10（a）顯示了同軸噴嘴不同傾角下模擬和實驗微觀結構的比較。當同軸噴嘴傾斜至+45°時，熔覆深度超過前一熔覆層頂部等軸雜散晶粒的高度，這意味著使用適當角度的同軸噴嘴熔化雜散顆粒，從而實現連續外延晶粒生長。通過預熱或預冷改變基板溫度對雜散晶粒的影響和機理需要進一步研究。激光掃描方法、冷卻條件等也會對雜散晶粒的體積、取向和分布產生一定影響。

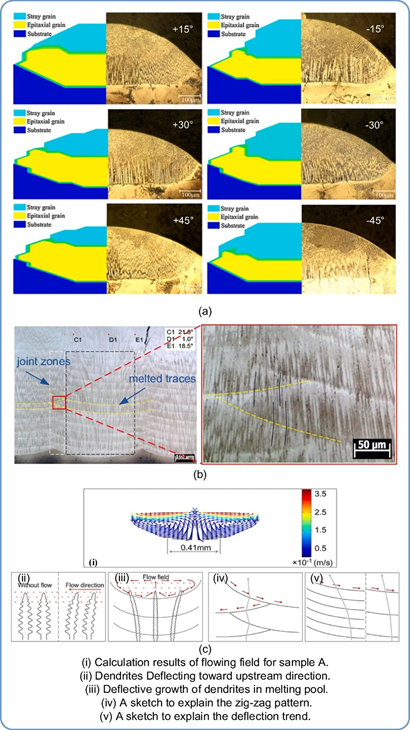

圖10 （a）不同傾角下模擬和實驗熔敷焊道微觀結構形成的比較。（b）樣品A和接頭區微觀結構的光學顯微照片。（c）樣品A的流場計算結果。

Wang等人采用理論和實驗方法對單晶高溫合金熔覆層的宏觀尺寸和微觀結構進行了大量研究。通過矢量化方法，模擬和預測了熔池的大小以及枝晶的生長方向、速度和溫度梯度，實驗結果證實了這一點。如圖10（b）所示，枝晶的外延生長方向偏轉超過20°，并產生新的晶界，這可以通過熔體池的流場合理解釋（圖10（c））。此外，還通過模擬分析了激光掃描速度對熔池宏觀形貌和微觀結構的影響，結果表明，模擬的晶粒生長方向與實驗一致。隨著掃描速度的增加，一次枝晶間距和界面厚度減小。然而，該模型忽略了雜散晶粒的形成，因此模型的準確性有待進一步提高。同時，還可以分析激光功率等參數對單晶激光熔覆層的影響。

3.1.4. 高熵合金

高熵合金也稱為多原理合金，它打破了基于一種或兩種元素的傳統合金。研究表明，HEA具有高強度和硬度、良好的耐磨性和耐腐蝕性以及耐高溫軟化的優點。近年來，它已廣泛應用于航空航天、機械等領域的液晶顯示。不同的元素具有不同的屬性。例如，Al、Ti、Mo等元素有利于BCC固溶體的形成，而Cu、Co、Ni等元素有利于FCC固溶體的形成。其中，Cu元素的加入也會產生納米相，Co元素可以提高合金的塑性和耐磨性。同時，鎳可以提高合金的耐蝕性和高溫抗氧化性。

LC工藝參數與熔覆層微觀結構和尺寸的變化直接相關。合金元素的加入可以改善熔覆層的某些性能。激光功率影響溫度梯度和熱流方向，從而改變涂層的微觀結構。由于液晶冷卻速度過快，發生固溶強化，元素偏析減弱，從而產生比鑄造結構更均勻、更致密的液晶結構，從而提高拉伸性能。然而，本文僅分析了激光功率、掃描方法等對CrMnFeCoNi HEA的影響，可以更全面地研究工藝參數對涂層的影響。

由于其固溶強化、細晶粒強化和一定程度的彌散強化，HEA覆層的耐磨性和耐腐蝕性得到了顯著提高。Wang等人研究了M₂工具鋼上LC-MoFe1.5CrTiWAlNbx-HEA涂層的硬度和耐磨性。圖11（a）顯示了涂層的XRD圖案，結果表明涂層主要是BCC、（Nb，Ti）C和C14 Laves相。涂層的顯微硬度隨鈮含量的增加而增加。如圖11（c）所示，當x=3時，顯微硬度達到最大910HV_0.2，遠高于耐磨基材。同時，從圖11（b）（d）可以看出，HEAs涂層的摩擦系數和磨損量明顯低于基體。然而，為了實現協同作用，應進一步研究增強相和基體的數量和形狀的控制。

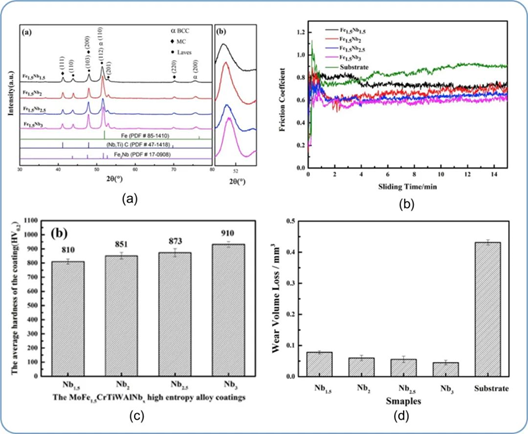

圖11 （a） HEAs涂層的XRD圖譜。（b） HEAs涂層與基體的摩擦系數曲線。（c）涂層的平均硬度。（d） HEAs涂層和基材的磨損體積損失。

3.2. 陶瓷制品

由于陶瓷涂層具有耐磨性、耐腐蝕性和耐高溫氧化性，因此廣泛應用于航空航天、化工機械等領域。目前，氧化物陶瓷被廣泛使用，隨著液晶技術的發展，多相陶瓷材料以及陶瓷增強金屬基復合材料也逐漸得到應用。

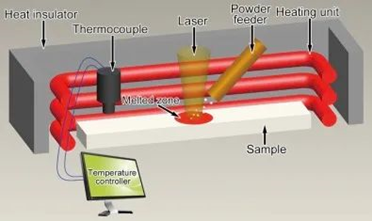

激光3D打印設備和實驗過程的示意圖。

3.3. 金屬基復合材料

金屬基復合材料（MMC）由于其高強度和良好的耐磨性，也已成為激光熔覆的材料體系之一。目前，激光熔覆金屬基復合材料的增強相主要包括顆粒增強相和纖維增強相。

液晶金屬基復合材料的顆粒增強相主要是WC、NbC、TiN等陶瓷。顆粒增強材料和金屬粉末的選擇在液晶中極為重要。一般來說，不僅要考慮材料物理性能的匹配，而且顆粒增強相和金屬基體必須具有一定的溶解度，并且沒有劇烈的化學反應。目前，許多學者對液晶顆粒增強金屬基復合材料進行了研究。除了鎳基、鐵基和鈷基等金屬基復合材料外，近年來出現的HEA正逐漸被用作LC金屬基復合材料的金屬基體。

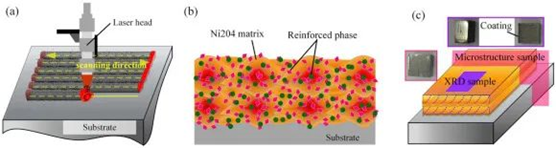

實驗圖和樣品制備程序。（a）涂層圖案生成；（b）顯示形態橫截面的示意圖；（c）樣品制備。

將不同類型和含量的顆粒增強相添加到金屬基體中以形成液晶中的金屬基復合材料。一些顆粒增強相在激光作用下分解，與金屬基體中的其他元素形成不同種類的二次增強相，因此涂層也表現出不同的耐磨性、耐蝕性等。Zhang等人分別將碳化釩（VC）、碳化鈦（TiC）和碳化鎢（WC）與AISI 420不銹鋼粉末混合，然后通過液相色譜制備了三種金屬基復合材料涂層。在30°、45°和90°三個侵蝕角下研究了涂層的抗侵蝕性，結果表明，與基體相比，含有VC和TiC的涂層具有更高的硬度。然而，含有WC顆粒的涂層在30°和45°的侵蝕角下降低了硬度并提高了抗侵蝕性。

顆粒增強金屬基復合材料涂層的性能不僅與添加的增強相的含量和類型有關，液晶工藝參數也影響其形貌和分布。合理選擇工藝參數可以顯著提高涂層的性能。

除了鐵基、鎳基和鈷基等顆粒增強金屬基復合材料外，還可以通過添加顆粒增強相來改善HEA的微觀結構和性能。Peng等人研究了NbC含量對LC AlCoCrFeNi HEA涂層的影響，然后發現添加NbC減少了FCC相。涂層的微觀結構為FCC相、BCC相和NbC相，分布在晶界。涂層的硬度和耐磨性顯著提高。當NbC含量為20%時，涂層的平均硬度最高（525HV），平均摩擦系數為1.023，耐磨性最好。這是因?yàn)?/span>NbC可以抑制晶粒生長，促進微等軸晶體的生長，還可以防止晶體的位錯滑移。除了直接添加顆粒增強相外，原位合成的顆粒增強相還可以顯著提高HEA的高溫耐磨性。然而，液晶原位合成顆粒增強相的可控性有待進一步研究。

此外，為了提高材料的強度和韌性，還將纖維增強相用于LC-MMC材料。

碳纖維具有良好的耐腐蝕性、自潤滑性和耐高溫氧化性，可以顯著降低涂層的摩擦系數。由于短碳纖維很容易均勻分布在復合材料中，因此它們具有各向同性的力學性能。Lei等人研究了液晶碳纖維增強鎳基涂層的耐磨性和耐腐蝕性，結果表明，隨著掃描速度的增加，碳纖維的均勻性和形貌變得更好。隨著碳纖維的加入，涂層的微觀結構更加細化，從而提高了涂層的耐磨性和耐腐蝕性。然而，它僅研究掃描速度對涂層耐蝕性和耐磨性的影響。Shi等人分析了碳纖維含量對LC鎳基涂層顯微硬度和拉伸性能的影響。如圖12所示，當涂層中碳纖維的體積分?jǐn)?shù)從3%增加到9%時，形態損傷主要表現為：徑向尺寸急劇減?。▓D12（a））-燒蝕變形（圖12（c））-相鄰碳纖維分離（圖12（d））。CFs的均勻性先提高后降低。當碳纖維含量為6%時，分布最均勻，平均顯微硬度和極限抗拉強度分別達到678HV0.2和608MPa，分別是無碳鎳基涂層的1.7倍和3.7倍。然而，隨著碳纖維含量的增加，熔覆層的硬度和抗拉強度先升高后降低，其原因有待進一步分析。

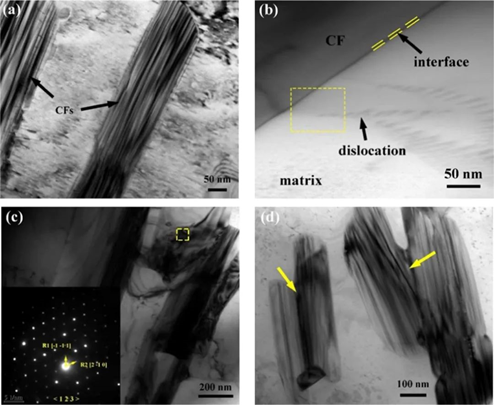

圖12 分布在涂層中的碳纖維的TEM圖像：（a）3 vol%，（b）6 vol%和（d）9 vol%。

3.4. 某些添加劑

稀土元素被稱為金屬的維生素。研究發現，添加少量稀土元素可以顯著改善LC涂層的微觀結構、耐磨性和耐腐蝕性。同時，也可以通過添加某些合金元素來實現。

由于稀土元素特殊的電子結構和化學活性，通過添加稀土元素及其氧化物可以提高激光吸收率并細化涂層的微觀結構。通過向LC材料中添加少量稀土元素，涂層的性能顯著改善，缺陷減少。Mohammed等人研究了La2O3和CeO2對WC增強鎳基涂層顯微硬度和耐蝕性的影響。結果表明，La₂O₃和CeO₂的加入使涂層組織細化，硬度和耐蝕性提高。La₂O₃對涂層硬度和耐蝕性的影響比CeO₂更明顯。Zhang等研究了Y₂O₃對5CrNiMo模具鋼表面LC顆粒增強鐵基涂層微觀結構和高溫氧化性能的影響。結果表明，稀土氧化物Y₂O₃的加入可以細化涂層的微觀結構。當添加2 wt%的CeO₂時，它促進氧化膜的形成，從而提高涂層的高溫抗氧化性。此外，稀土氧化物CeO₂還可以提高Cr₃C₂增強鈷基涂層的耐磨性。

隨著合金元素的加入，涂層的微觀結構和元素分布也會發生變化，這有助于影響其性能。Lin等人研究了鉬含量對中碳鋼表面LC-NiAl涂層微觀結構和性能的影響。結果表明，隨著鉬含量的增加，涂層晶粒細化，耐磨性提高。其他學者研究了LC-MCrAlY涂層上鎳、鈷和鋁的含量。Zhang等人研究了添加Cr和Mo對5CrNiMo模具鋼基體上LC-TiC-TiB₂顆粒增強鐵基涂層硬度、耐磨性和高溫抗氧化性的影響。圖13顯示了添加Cr元素后的涂層微觀結構，涂層微觀結構主要為大塊TiC（P1）、花狀TiB₂（P2）和少量（Fe，Cr）₇C₃（P3，P4）碳化物。

圖13 復合涂層的微觀結構：（a）樣品S1；（b）樣品S2；（c）樣本S3。

隨著鉻含量的增加，涂層的硬度和耐磨性先升高后降低，表現出輕微切削的特點。高溫抗氧化性進一步提高。當添加鉬元素時，涂層的微觀結構為塊狀或立方TiB₂和Mo₂B，花狀（Ti，Mo）C增強相，高溫耐磨性和抗氧化性得到改善。然而，當合金元素超過一定含量時，涂層中可能會出現裂紋。因此，如何平衡涂層和裂紋的耐磨性和抗氧化性需要進一步研究。

來源：Recent research and development status of laser cladding: A review, Optics & Laser Technology, doi.org/10.1016/j.optlastec.2021.106915
